Cargador de pilas Energizer USB (3 / 4 paso)

Paso 3: Preparación para el cable USB

Ahora que ya sabes donde soldar las conexiones de corriente y tierra necesita para preparar su cable de extensión USB.

Todo nos importa es el extremo hembra como queremos que se conecte con otros dispositivos. En la foto he corté todos pero 3-4" de dejar el extremo hembra del cable.

Utilice un alicate o con un cuchillo para quitar el blindaje del cable plástico casi todo el camino hasta el conector USB.

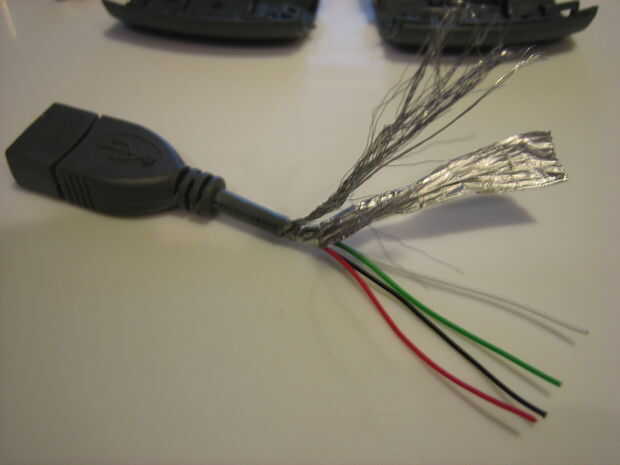

Abrir y separar los cables. Su interior típicamente encontrará, el blindaje, los cables de tierra y 4 alambres aislados en colores estándar de USB 7.Polarized Bermeja y blanco + verde de datos USB

Sólo cuidamos los cables rojo y negro, sólo estamos utilizando el puerto para poder por lo que podemos perder todo lo demás.

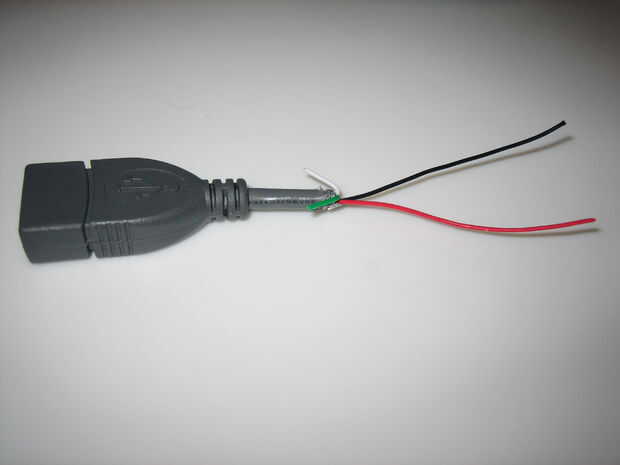

En la segunda foto se puede ver el corte blindando a y los cables verdes y blanco acortaron y doblaron hacia atrás del camino y alejados uno del otro para no cortocircuitar.

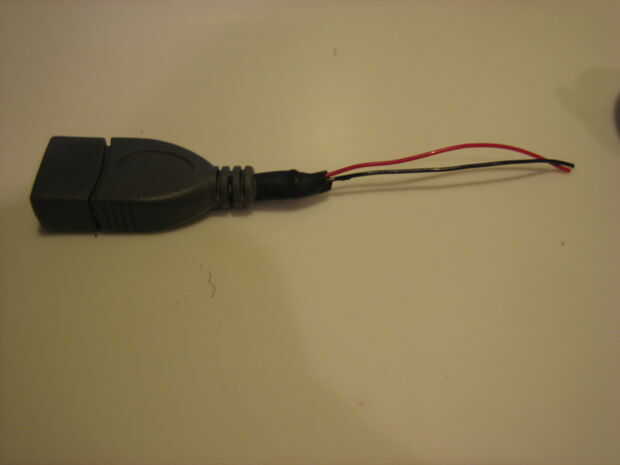

Algunos tubería del encogimiento del calor (o con cinta aislante, etc.) se añade para hacer todo lo vean bien y que los cables se mueva alrededor de demasiado.

RESISTA LA TENTACIÓN DE SOLDAR EL CONECTOR USB AL CIRCUITO AHORA!!!!!!
