Paso 1: Lo necesitarás (y cómo conseguirlo)
- Motor DC de alta torsión:
Los motores operan en los principios del electromagnetismo, produciendo energía rotativa mediante corriente eléctrica. En este instructivo vamos a invertir las entradas y salidas de la contribución, para generar energía eléctrica con trabajo mecánico. Saqué mi motor de un viejo microondas, pero cualquier motor DC de alta torsión conectado a una caja de cambios funcionará.
- el transformador reductor:
El transformador reductor es necesario para reducir el voltaje de la sinusoide generada por el motor. Los transformadores se encuentran dentro de casi todos los recubrimiento se enchufan en la pared. La relación precisa dependerá del voltaje del motor que usas. En mi caso, usé un transformador de 120:12.6 (aproximadamente 10:1) de Radioshack.
- los diodos (4):
Se traductor cuatro diodos (o un circuito puente equivalente) para convertir la corriente AC generada por el motor a corriente DC. Los diodos son un elemento común en la eléctronica, y los diodos de señal rojos especialmente se destacan en una placa de circuito. Dado es muy probable que las fuerzas electromagnéticas generadas por el moto sean bastante grandes, además de los diodos de potencia, los diodos de señal pueden ser usados (probablemente). Ecologia diodos de potencia de RadioShack.
Resistores (de varios tipos):
Necesitarás varios resistores para la circuitería de control de tiempo y de retroalimentación. Encontrar resistores no Yes ser difícil--están por todas partes, dentro de cualquier dispositivo electrónica. Los valores de los míos los exclusivamente en el esquema, pero pequeñas variaciones de estos no afectarán mucho al rendimiento del cargador.
- condensadores (2):
Nombre dos condensadores: un condensador cerámico de baja potencia para el control de tiempo, y un condensador electrolítico grande para almacenar energía. Los valores específicos se darán en el esquema del circuito. Una vez más, se pueden utilizar condensadores con valores un poco diferentes los aparecen en el esquema. Los condensadores electrolíticos pueden ser sacados fácilmente de viejos recubrimiento electrónicos. RadioShack vende paquetes de condensadores cerámicos y electrolíticos danza-vals, pueden ser muy útiles si acabas de empezar a explorar la electrónica.
- transistor NPN:
El transistor se encarga de controlar el cargar. Cualquier transistor funcionaría, pero para esta aplicación, un transistor NPN bipolar de bajo potencia probablemente es mejor. Este tipo es abundante en la electrónica. Usé un 2N4401.
- IC Temporizador 555:
Un temporizador 555 es el componente central de este invertido sistema de energía. El 555 se configurará en modo oscilador no estable y controlará el transistor de descarga con una modulación de ancho de pulso (PWM). Tendrás comprar el temporizador 555 de RadioShack (precio real de $2,00). Recomendaría el TLC555 (menos potente) al NE555.
- LM741 amplificador operacional IC:
Un LM741 amplificador operacionales surte retroalimentación lineal con el fin de mantener un voltaje de salida constante, relativo a una referencia. Tendrás comprar este componente de RadioShack (precio real de $1,50).
- pila de botón:
Una pila de botón información el voltaje de referencia utilizado para mantener un voltaje de salida constante. Las pilas de botón se pueden encontrar en componentes electrónicos con circuitos integrados que deben funcionar incluso cuando el dispositivo está 'apagado'. Saqué la mía (una pila de litio de 3V) de una vieja radio. Si no puedes conseguir una pila de botón, otros tipos de baterías se pueden usar, con tal de que no se agoten por el uso constante.
- Portal/receptáculo USB de:

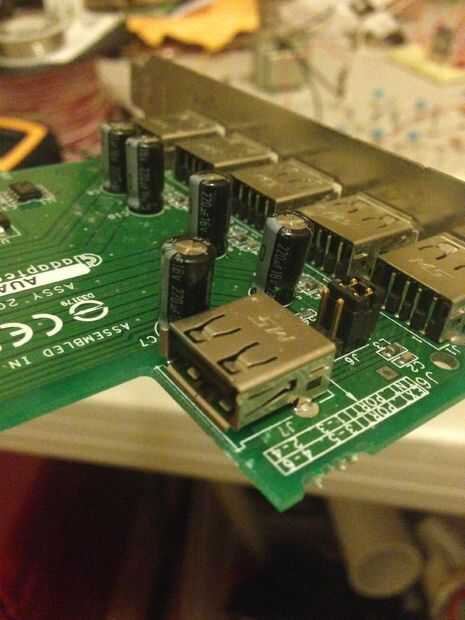

Si planeas usar el cargador con un iPhone u otro dispositivo mediante una conexión USB, necesitarás un receptáculo de USB harmonización para conectar al cable de cargar. Otra vez, se encuentran por todas partes. Saqué el mío de un viejo juego de USB encontrado en una computadora rota.
- Carcasa para el producto final:
Esto puede ser cualquier cosa, una caja de cartón o un tubo, por ejemplo, siempre software-si y encierre los componentes del cargador. Puede ser necesites también unos cuantos pernos y tuercas para mantener todo en su lugar.
