Cargador de iPod Touch, funciona 100% (3 / 6 paso)

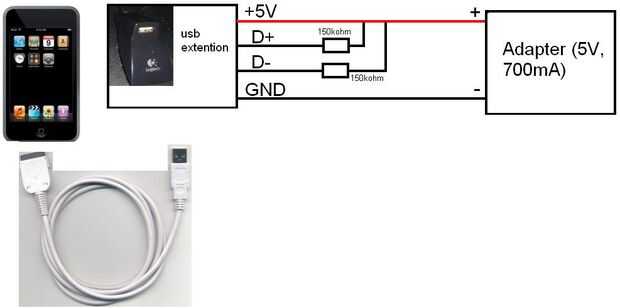

Paso 3: Diagrama esquemático e información.

Antes de empezar a soldar

-Tienes que cortar el extremo del adaptador, por lo que tiene el adaptador y una buena longitud de cable disponible.

-Ya que se soldar el cable del adaptador a los terminales del conector USB, puede ajustar la longitud de los cables o
quitar los cables dentro de la toma usb. debe haber suficiente espacio para añadir resistencia dos tal como se especifica.

El cable USB tiene 4 cables / conexión de pines que es D-, D +, Gnd, VDD (+ 5V)

Conectar como lo hice, y usted está en el lado seguro :)

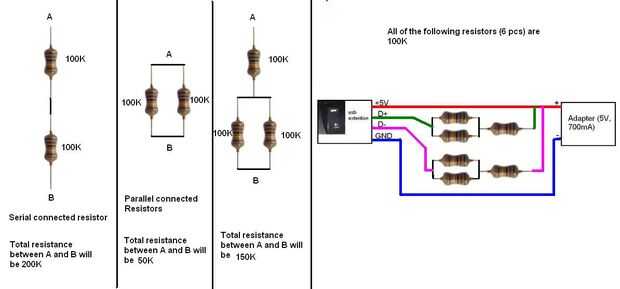

Si sólo dispone de resistencias de 100K por favor compruebe la segunda imagen adjunta.
