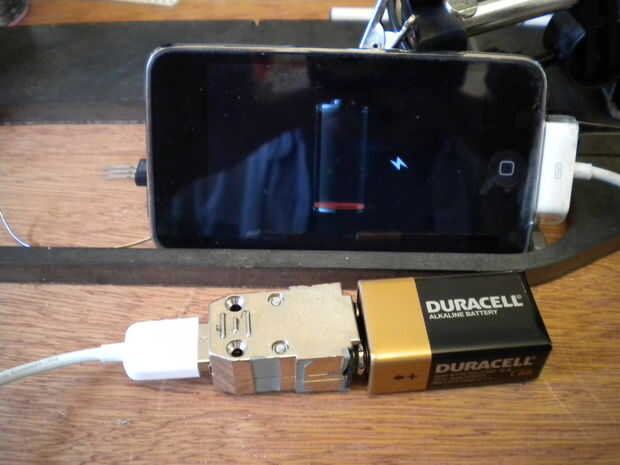

Originalmente esta había hecho para mis viejas palmeras. Con unas cuantas resistencias funciona para el iPhone.
Diseño simple. Una campana de DB-9 con las orejas corta según sea el caso, el 7805 ubicua como el regulador y un conector de batería de 9 voltios. (Yo usé uno de una pila vieja, su rígida entonces los que comprar en casa de Da) Concedido el 7805 dista de ser eficiente, pero funciona y mantiene todo pequeño y fácil de construir.
Lista de partes:
7805 regulador positivo de 5 voltios
Resistor de 100K SMT (2 piezas) tamaño 2012
Resistencia SMT de 20K (1 pieza. No teníamos un 20 K, pero utiliza 10 K) tamaño 2012
Conector hembra USB (destripado un dispositivo para conseguir minas)
conector de la batería de 9 voltios (yo tengo la mía de una pila vieja, trabajada mejor para mí, además de su menor en el relleno sanitario)
Plástico de campana DB 9 para modificaciones más fácil
Alambre, soldadura, encogimiento, encapsulado compuesto (opcional)
Herramientas:
Cortadores/pelacable
Archivo de cola de rata
Dremel (aunque yo usé una fresadora, un poco exagerada)
Soldador (aire caliente SMT con pasta funciona mejor, pero no desenterrar de ese tipo de cosas para un pequeño proyecto)
DMM
ex-acto cuchillo
En el espectáculo!
