Paso 4: TP4056 basado en el módulo de cargador de batería de ion de litio
Permite entrar en detalles de este módulo. Hay dos versiones de este TP4056 basado en iones de litio cargador breakout Junta disponible en el mercado; con y sin circuito de protección de batería. Vamos a usar uno con circuito de protección de batería.

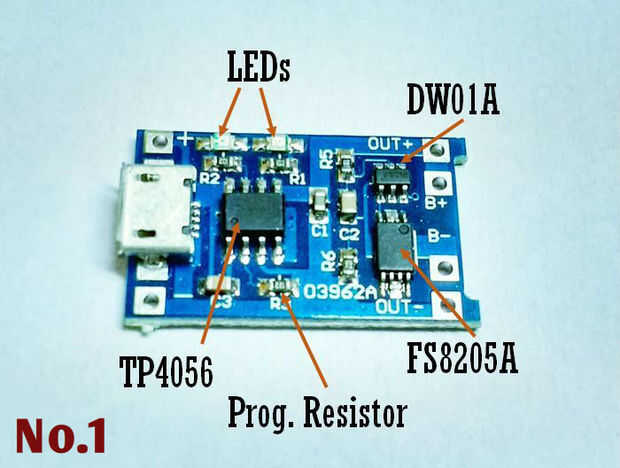

Tablero de arranque que contiene circuitos de protección de batería, proporciona la protección usando DW01A (protección de batería IC) y FS8205A (Dual MOSFET del canal N mejora modo energía) ICs. Por lo tanto, tablero de arranque con protección de la batería contiene 3 ICs (TP4056 + DW01A + FS8205A), mientras que el sin protección de la batería contiene sólo 1 IC (TP4056).

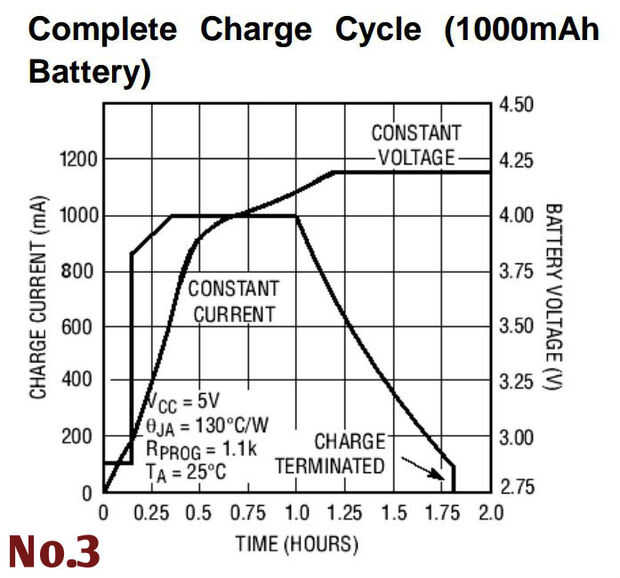

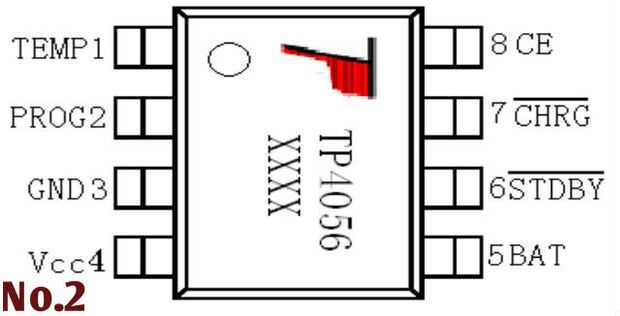

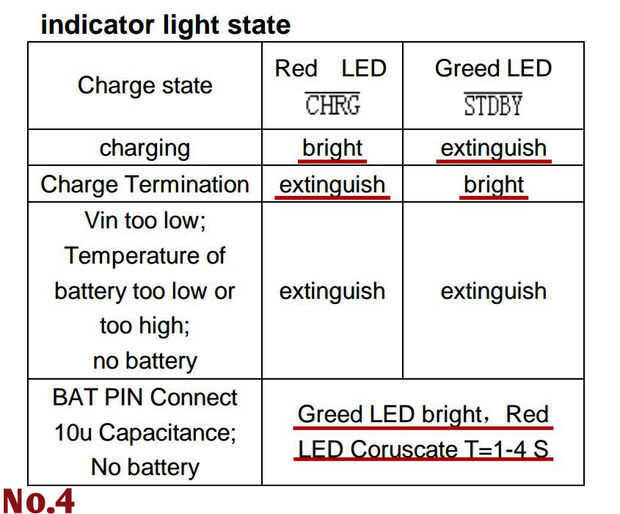

TP4056 es un módulo completo cargador lineal de corriente constante/tensión constante para baterías de iones de litio solo. Su paquete de compensación y el componente externo bajo cuentan hace TP4056 ideal para aplicaciones de bricolaje. Puede trabajar con USB así como adaptadores de pared. He adjuntado una imagen del diagrama de alfiler de TP4056 (imagen n º 2) junto con la imagen de un ciclo de carga (imagen n º 3) que muestra la carga de voltaje constante y corriente constante. Dos LEDs en este breakout Junta muestra diversos estado de funcionamiento como de carga, carga terminación etc. (imagen n º 4).

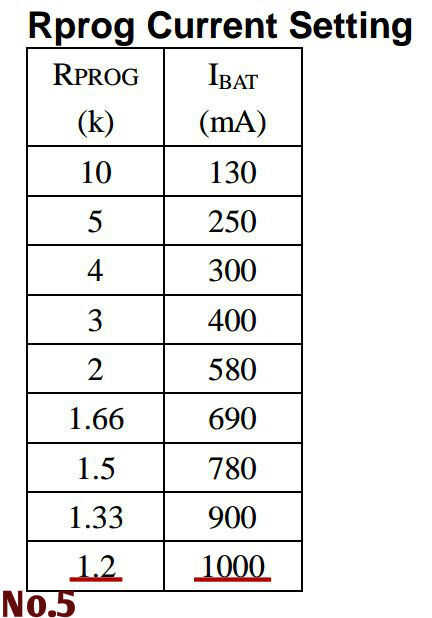

Para una carga segura de un 3,7 V ion de litio debe cargarse en corriente constante de 0,2 a 0,7 veces su capacidad, hasta que su voltaje terminal llegar a 4.2 V, más tarde debe cargarse en el modo de tensión constante hasta las gotas actuales a 10% de nivel de carga inicial de carga. Nosotros no podemos terminar carga 4.2 V porque capacidad en 4.2 V es solamente cerca de 40-70% de su capacidad total. Todo esto está cuidado por TP4056. Ahora una cosa importante, corriente de carga está determinada por la resistencia conectada al pin PROG, módulos disponibles en el mercado generalmente viene con 1,2 KOhm conectado a este pin, que corresponde a 1 amperio de corriente de carga (imagen n º 5). Se puede jugar con esta resistencia Haz deseado corriente de carga.
Enlace a ficha de datos de TP4056

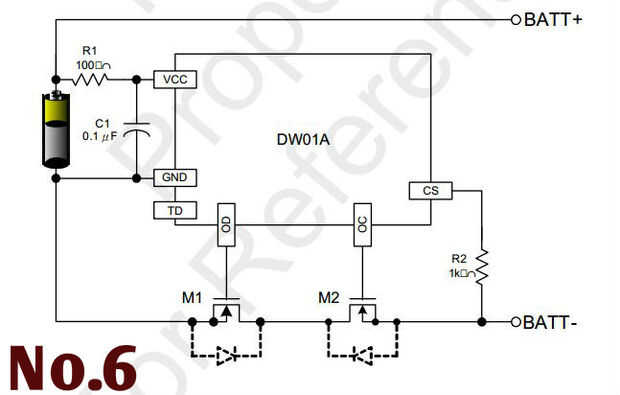

DW01A es una protección de batería IC, imagen No 6 muestra el circuito de aplicación típico. MOSFETS M1 y M2 están conectados externamente a través de FS8205A IC.
Enlace a ficha de datos de DW01A
Enlace a ficha de datos de FS8205A
Todas estas cosas están montadas en TP4056 Li-ion batería cargador breakout junta cuyo enlace se menciona en el paso No 2. Tenemos que hacer solo dos cosas, dar un voltaje en el rango de 4.0 a 8.0 V en bornes de entrada y conecte una batería en los bornes B + y B-de TP4056.
A continuación, construimos nuestro resto de la circuitería de cargador de batería.
