Cargador de batería de ion de litio (4 / 4 paso)

Paso 4: Control de la

  • Antes de insertar la batería a cargar, necesitamos establecer el límite de carga.
  • Potencia en el circuito conectándolo a una fuente de alimentación de 12 voltios.
  • La recortadora se utiliza para establecer el límite de voltaje de salida. Para establecer el límite, mida el voltaje en la salida (sin conectar la batería) y ajustar el trimmer R4 hasta que la tensión medida es igual al límite. Puse mi límite de circuitos a 7,2 voltios.
  • Una vez que se fija el límite podemos damos la batería a cargar.

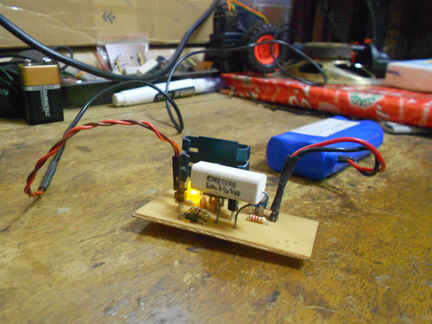

  • Mientras que la batería tiene una carga baja el LED brillará brillantemente.
  • Una vez que la batería está suficientemente cargada el LED será tenue y puede apagar. Entonces puede desconectar la batería del circuito.

Para instrucciones más detalladas o modificaciones y seguridad instrucciones consulte el artículo de Scott Henions
