Carga inalámbrica Bluetooth (2 / 4 paso)

Paso 2: Lograr la carga inalámbrica con UNO y el diente azul escudo

1. Inserte la Blue Shield de diente a la ONU como por debajo y prestar atención a la situación de D2, D3 duda — DIN, también lugar del interruptor en el lado del H

2. conectar el UNO al PC con cable USB y luego subir el código a la ONU.

3. Abra sscom32 y seleccione el correcto COM, serie baudios como 38400

4. enviar en el comando para establecer la configuración HC-05′s AT + ORGL (restaurar el estado predeterminado) AT + papel = 0 (configurar el HC-05 como esclavo) en + POLAR = 1, 0 (el LED se en cuando la salida de PIO8 es alta. E indica conexión con éxito cuando la salida de PIO9 es baja.) AT + UART = 115200, 0, 0 (ajuste velocidad en baudios a 115200, bit de parada y sin bit de paridad) en + INIT (biblioteca inicializar SPP)

5. descargar Arduino IDE(Do not use Arduino 0xx) y de aquí download"rxtxserial.dll", sustituir el Arduino IDE directorio rxtxserial.dll

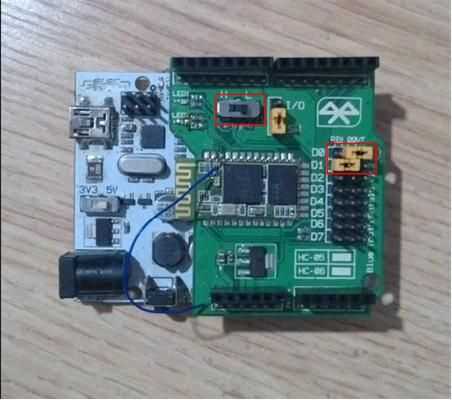

6. Desconecte UNO y la PC y conecte el HC-05 32 PIN y el PIN de Reset UNO, ajustar las tapas corto duda de D0, D1, DIN como abajo, ponga el interruptor al lado de L.

7. poder volver a la ONU y buscar Blue Shield de diente en el PC (si el ordenador no tiene dispositivo Bluetooth, puede utilizar el adaptador Bluetooth)

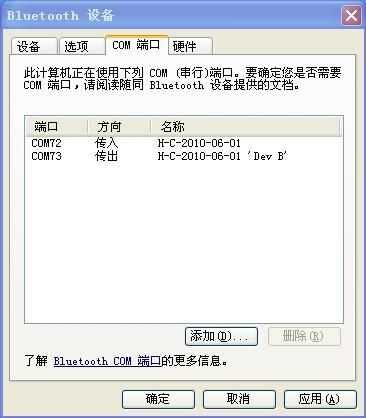

8. Ingrese la contraseña "1234″ para conectar con Blue Shield de diente, detectar el puerto adaptador de Bluetooth aparece (desde el administrador de dispositivos, encontrará dos Bluetooth puertos, pero sólo un puerto puede lograr programación inalámbrica)

9. Abra el IDE de Arduino, y tiene que elegir "Herramientas -> Tabla -> Arduino Uno" y seleccione "Tools -> Serial Port -> COMx (el puerto serie del dispositivo Bluetooth)".

10. Haga clic en "upload" botón y el código sería cargado a la ONU a través de Bluetooth
