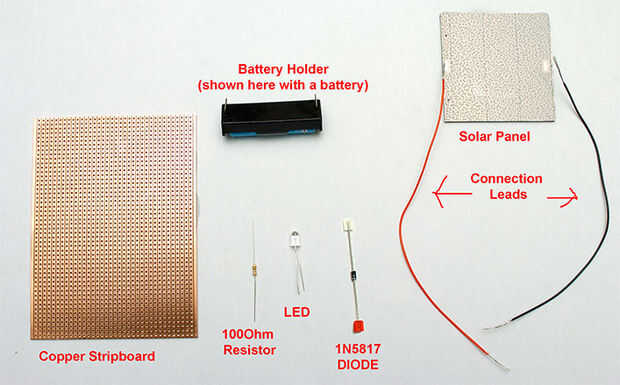

Paso 1: Los componentes necesarios
La placa perforada de cobre contiene filas de pistas de cobre. Cada pista es eléctricamente separada de su vecino. Contiene los agujeros para los componentes. Las tablas que la fuente son más grandes que lo necesario, esto le permitirá ampliar el sistema en un futuro.
El titular de la masa ... errrr sostiene las pilas... y viene con dos pasadores, uno para el positivo y otro para los extremos negativos, se sueldan en la placa perforada.
Resistencia de 100 Ohm - en un momento que esto era necesario en el juego como el LED no podía hacer frente a algunas de las tensiones en los experimentos - sin embargo el nuevo do de LEDs y la resistencia es simplemente en allí porque se anuncia como tal! Tal vez tienes necesidad de él cuando es ampliar el sistema.
LED - se trata de un diodo luminoso de alta intensidad. 3.2-3.6V adelante voltaje con 10000mcd a 20ma. Un LED debe colocarse en el circuito de la forma correcta de alrededor. La pierna más larga debe recibir corriente de la terminal/dirección positiva.
Diodo 1N5817 - este diodo permite corriente fluya en solamente una dirección, esto evita que la batería se descarga a través del panel solar en la noche. Gotas de 0.2V del sistema. Este diodo de bloqueo también necesita colocar en el circuito en la orientación correcta. El diodo tiene una banda circular a través de su cañón en uno de los extremos del diodo. Esto debería ser más cercano a la tierra negativa.
Cables - suelen en que incluir al menos 4 hilos - un cable negro y rojo para el panel solar, un cable marrón como un puente y otro cable para el uso unsoldered de prueba.
Panel Solar - esta imagen muestra la parte posterior del panel solar. En el panel solar en el centro de la izquierda y la derecha verás un pequeño panel de metal liso - se trata de los terminales positivo/negativo. He marcado el lado positivo mediante la adición de puntos negros en ese lado. Este panel solar generará un máximo de 3V a 150ma.
ADVERTENCIA : te sugiero leer todo el documento antes de hacer cualquier experimentos - la información está contenida en el documento que permitirá mejorar su comprensión de la carga de baterías con energía solar.
Sugerencia - usted debe probablemente compra un multímetro y aprende a utilizarlo - esto le dirá información importante en las típicas tensiones y corrientes el panel solar producirá en distintas situaciones de tiempo.
De soldadura
Es posible utilizar este juego sin tener que hacer ninguna soldadura en todo - sin embargo en algún momento te va a necesitar para incluir opciones de soldadas y no soldadas.
http://www.kpsec.freeuk.com/SOLDER.htm es un buen sitio de soldadura explica.
