Paso 5: Reactor
El reactor fue fácil de construir. Diré que mi tubo de entrada de aire es demasiado baja. Por favor poner tuyo por lo menos 2 pulgadas de la parte inferior de la cubeta.
Estos son los pasos que compone para construir el reactor.
- Cortar 3 trozos de tamaño igual de 16 ga metal. Uno para el lado de escape, dos para el lado de entrada.
- Doblar las piezas de metal de dos entrada a la curva general del cubo. Uno irá en el exterior y uno interior para soporte.

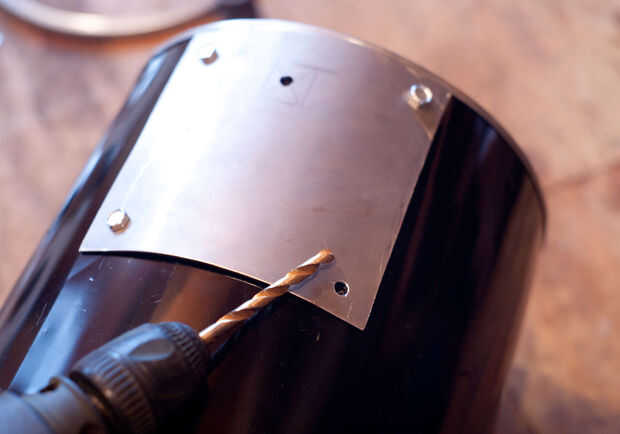

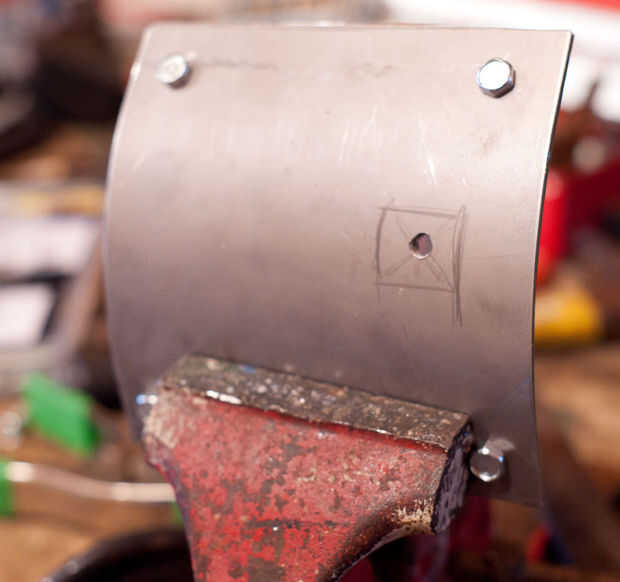

- Vicepresidente de ambas piezas de entrada de metal y perfore agujeros en cada esquina. Cada orificio con un tornillo de sujeción antes de pasar a la siguiente.
- Perforaciones y pernos tanto al cubo. Uno dentro, uno fuera.
- Perfore un orificio piloto para el tubo de entrada de aire a través de las placas y el cubo.

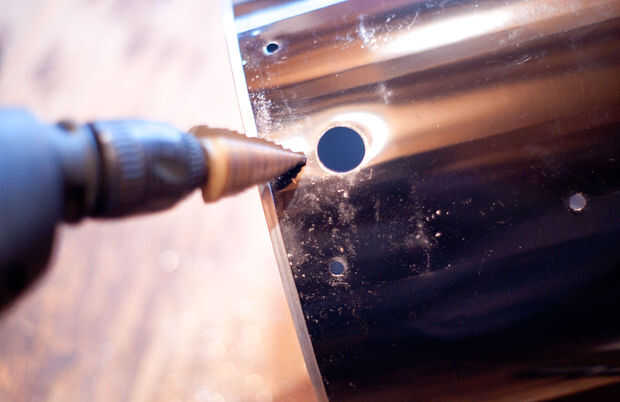

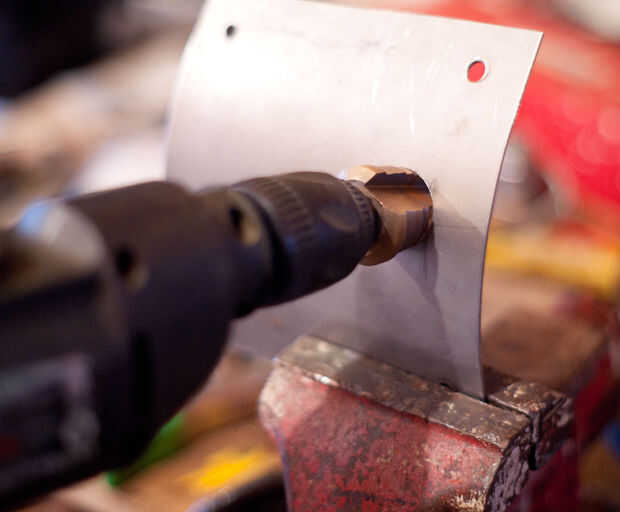

- Uso un poco de setpper perfore un orificio de sólo lo suficientemente grande como para que el tubo de entrada. Compruebe a menudo el ajuste. Perfore a través de las placas y cubo.

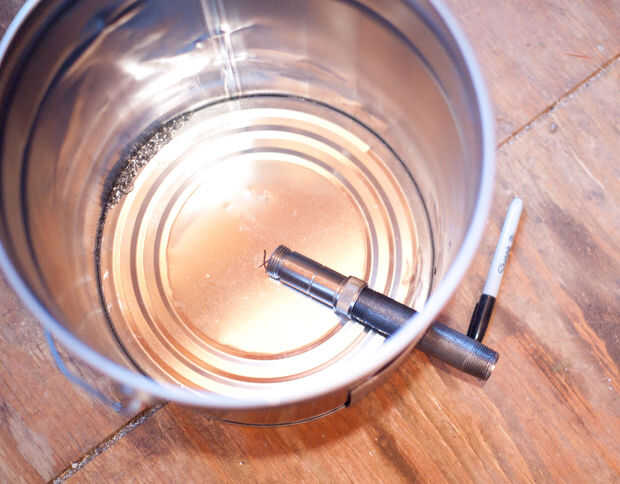

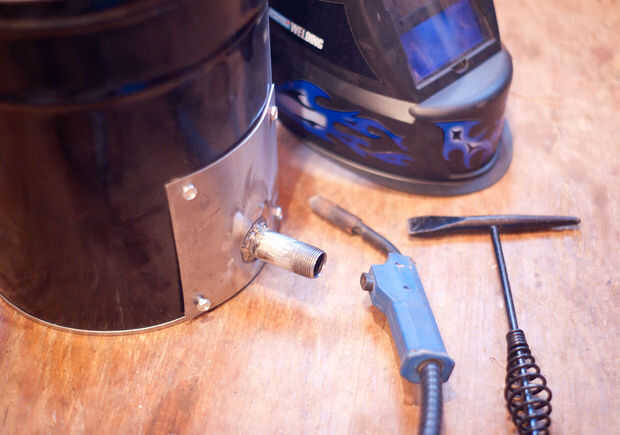

- Coloque un tubo de entrada de cubo para que se ajuste más de 1/3 pero menos de 1/2 en el cubo. Usé un tornillo en acero inoxidable accesorio en el extremo de mi pipa. Se fue cortado a la longitud y los soportes de acero inoxidable al calor mejor que tubo de hierro negro. Soldar tubo de entrada en su lugar. (* editar - no acero inoxidable. Ver las fotos de la falla al final! *)
- Quite ambas placas.

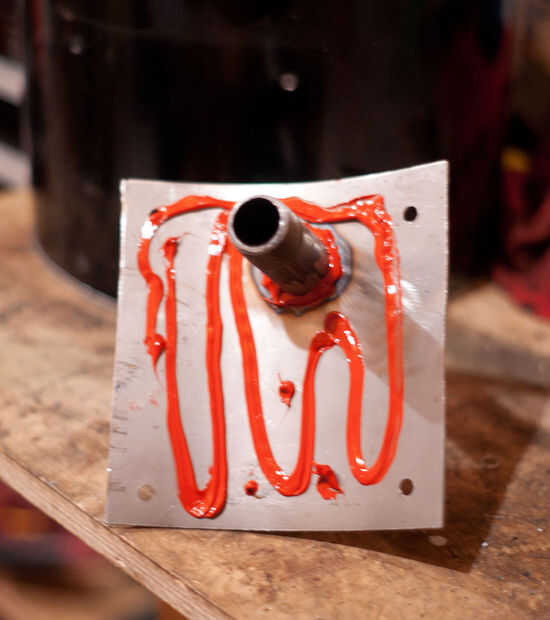

- Poner una cantidad generosa de alta temperatura RTV entre la placa exterior y el cubo. También puse RTV alrededor de la soldadura para la buena medida.

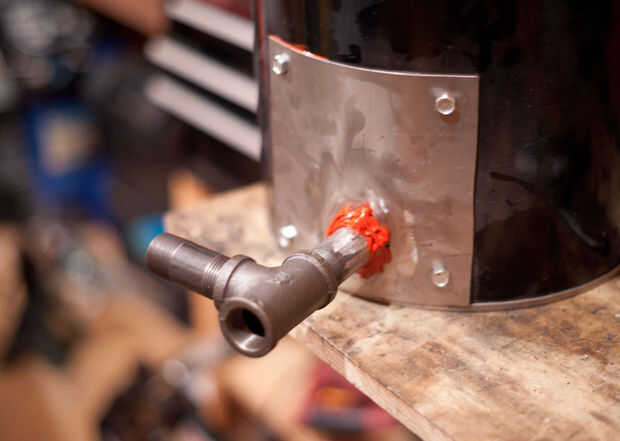

- Perno de ambas placas para cubo.
Parte superior del reactor

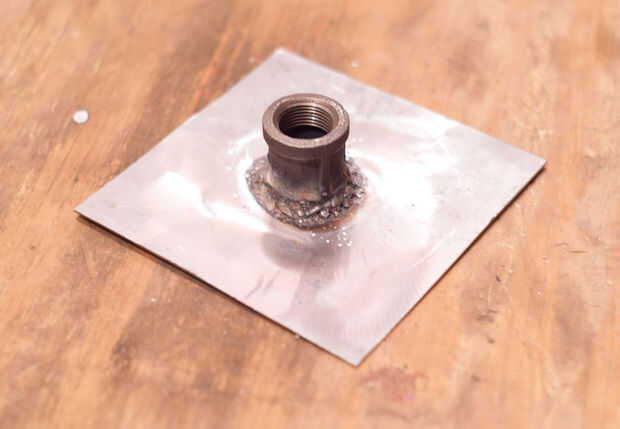

- Soldadura 3/4 pulgadas de montaje en la 3 º pieza de metal (desplegada).
- Perfore agujeros en la parte inferior con poco paso a paso.
- Perfore un agujero en cada esquina
- Coloque en la tapa del cubo y taladre orificios de esquina exterior - asegurar con un tornillo después de cada hoyo.

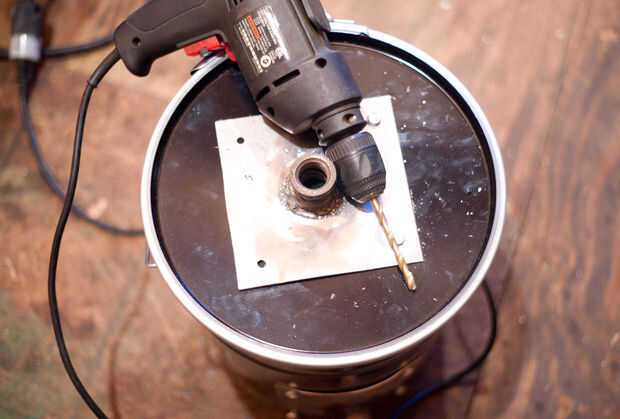

- Perfore el orificio central hacia fuera después de la placa superior está atornillado a la tapa del cubo.
- Retire los pernos y placa señalando la orientación para asegurar el ajuste apropiado. Hice una x con un rotulador sobre la placa y la tapa.

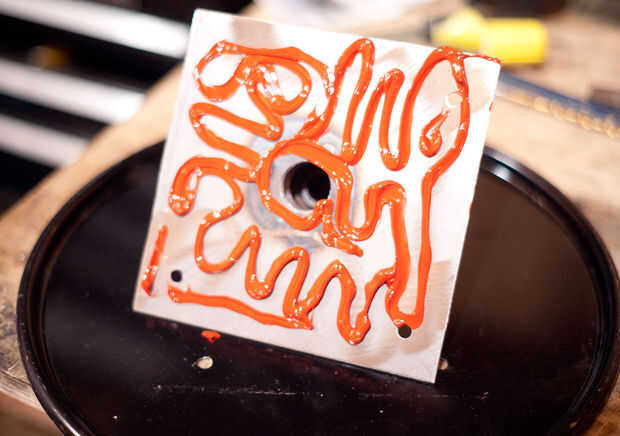

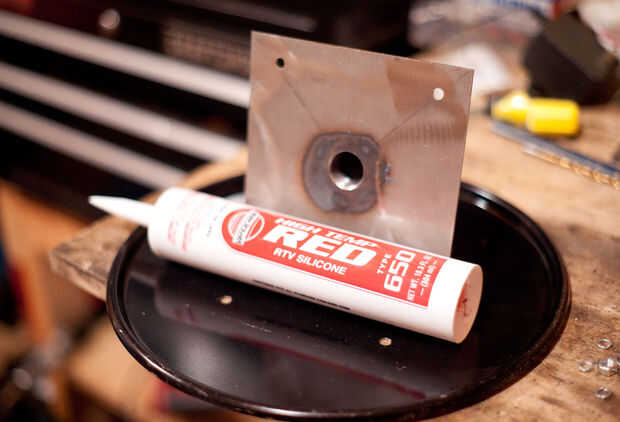

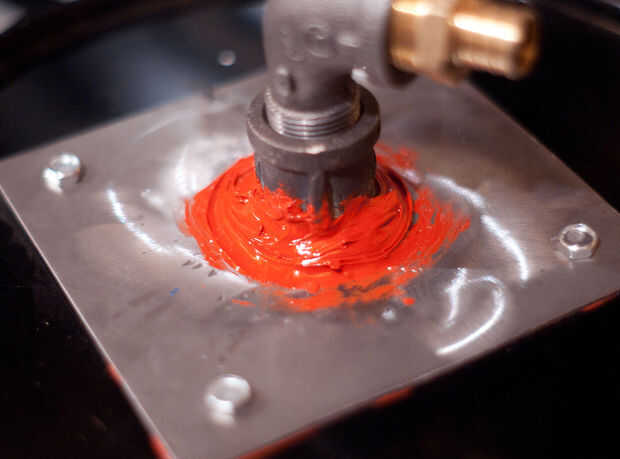

- Poner una cantidad generosa de alta temperatura RTV en la parte inferior de la placa superior. Perno de tapa de cubo.
Deje que la curación RTV durante 24 horas.
