Cápsula de escape: 3D imprimir maqueta (1 / 6 paso)

Paso 1: Simplificar el modelo 3D

Aunque puede imprimir la impresora 3D de Objet en muy alta resolución, tendrá que ajustar un poco las cosas para poder hacer un objeto en movimiento físico en pequeña escala.

Reemplacé los modelos para el cojinete y eje asambleas con simples agujeros y clavijas-esto permite el movimiento que quiero probar sin intentar confiar en las partes que descargaron de McMaster Carr.

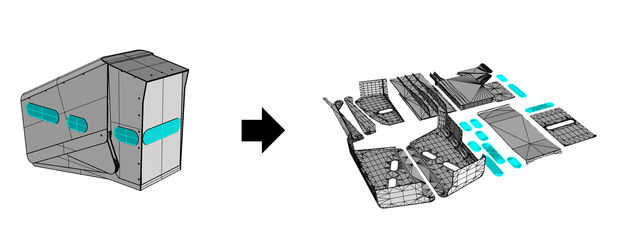

Desde que hice el primer borrador del modelo en un programa de modelado de nurbs, tuve que crear mallas de mi nurbs para obtener el archivo de paso que la impresora puede leer. Tomé este proceso como una oportunidad para combinar piezas del modelo que sería para un montaje más simple de súper pegamento una vez que se imprime.

También tomé esta oportunidad para dividir las partes del modelo que tenía más "volumen", es decir, recinto de techo y el recinto de la puerta y poniendo en sus lados más largos. Tuve que súper pegamento estas juntos más adelante, pero significativamente cortó mi impresión uso de tiempo y apoyo material.
