Capacitiva de la descarga (CD) soldador las pestañas de la batería (21 / 23 paso)

Paso 21: El Software de Arduino

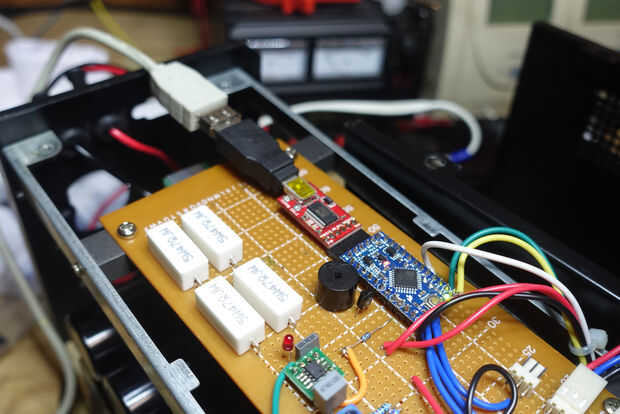

El software de Arduino está incluido aquí. Su cargado usando un cable USB y un convertidor FTDI como se muestra en la fotografía.

Nota se necesita para descargar y usar las U8glib biblioteca que se utiliza para la pantalla LCD mostrar.

Por favor, utilizar y modificar el software como deseo., pero ten cuidado que no puedo garantizar su eficacia - sin embargo parece que funciona para mí!

Puntos clave son:

Entradas

3 entradas de potenciómetros multivuelta conexión a las entradas analógicas A4, A5 y A6

1 entrada para un pedal vinculado con conector de entrada digital 4

1 voltaje de entrada para mostrar el voltaje real en los condensadores a través de un divisor del voltaje) en analógica pin A0

Salidas

1 salida para el chip de controlador de puerta MOSFET (MIC4422) en el pin digital 6

1 salida para un zumbador en el pin digital 5

digital de 3 salidas para manejar la pantalla ST7920 (SPI serial)

Hay numerosos comentarios en el software y una serie de 'impresión' comandos que se comenta que puede que desee a un comentario ' para ayudar a depurar!
