Capacímetro DIY (5 / 7 paso)

Paso 5: Conectar pantalla y IC

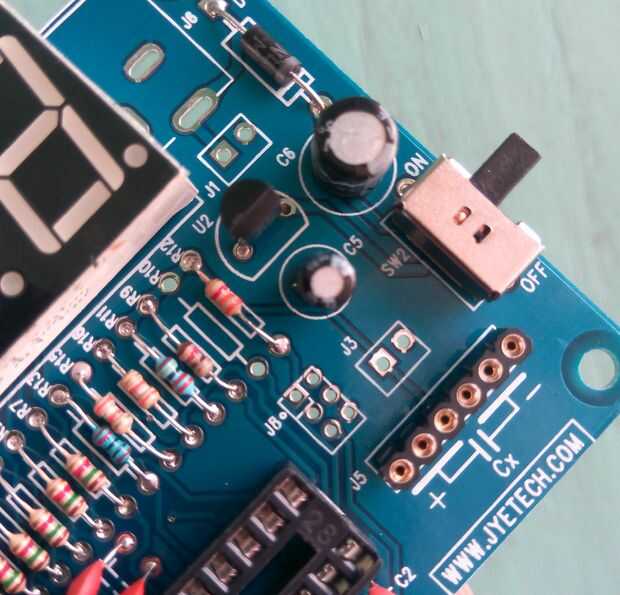

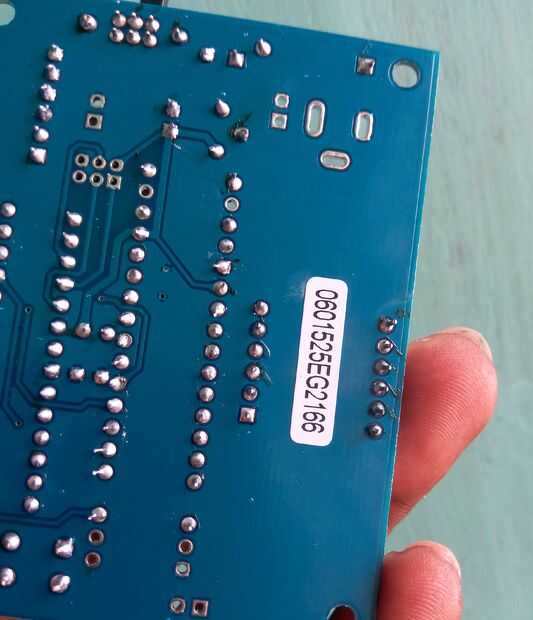

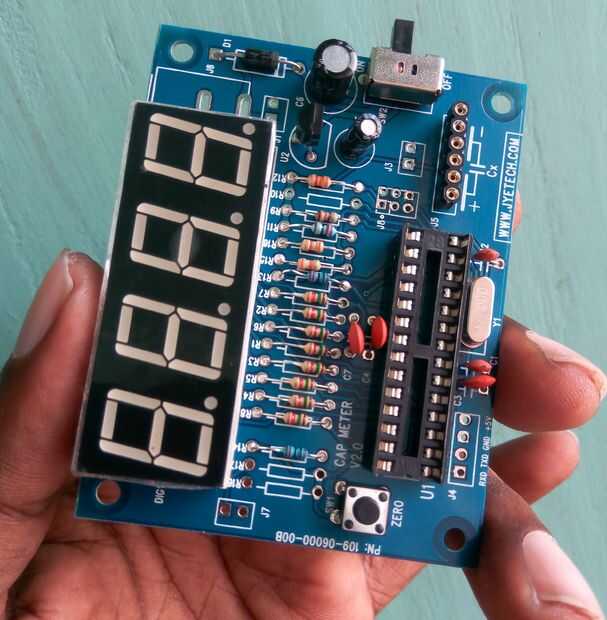

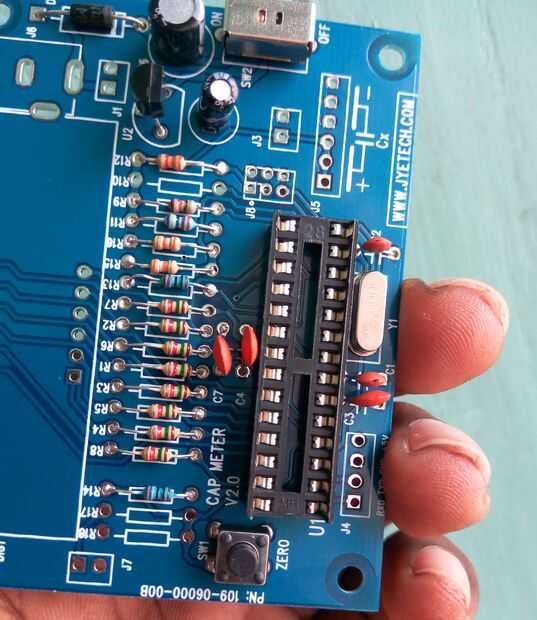

Ahora, es el momento de conectar y soldar IC y mostrar. El kit está diseñado utilizando ATmega48 microcontrolador. Lo bueno es que incluyen una base de IC con el kit que es muy esencial para el proyecto de bricolaje. Firmware de la IC es cargado por lo que usted necesita no requieren ninguna programación pero hay una oportunidad para programar el circuito incluso después de la terminación debido a que tiene un encabezado ICSP en el diseño. Cuádruple pantalla de siete segmentos de cátodo común se utiliza para mostrar el valor del condensador. Soldadura lo.
