Capa de NeoPixel (2 / 6 paso)

Paso 2: Coloque los píxeles

En esta sección, será colocar todos nuestros pixels hacia fuera y preparar para coser en. Los NeoPixels tienen 4 agujeros en ellos: ' + ';' -’; '→' y '→' y es importante que sabemos cuál es cada orificio.

  • El agujero con el '+' más cercana es por el poder
  • El agujero con el '-' más cercana es para la tierra
  • Los agujeros con las flechas "→" se refieren a los datos que vienen en el pixel y luego los datos de salida. Se necesita orientar a todos estos para que apunten en la misma dirección.

Ya que usando hilo conductor no funciona bien en distancias largas y demasiados píxeles drene el circuito, no recomiendo usar más de ~ 15 píxeles. Se utilizaron 13 píxeles entre 1" y 2.5" aparte.

La Gemma y la batería se conectan antes de la base del primer píxel así considerar una buena ubicación oculta para esto. Hemos sido capaces de ocultar la Gemma en la parte inferior de la solapa, justo debajo del primer píxel. Si tu chaqueta tiene un interior de bolsillo, elegir este lado de la batería.

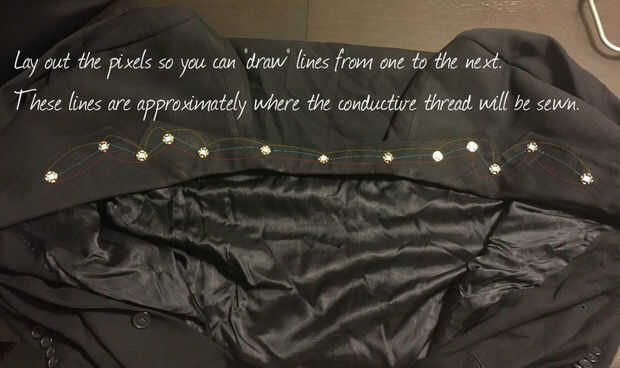

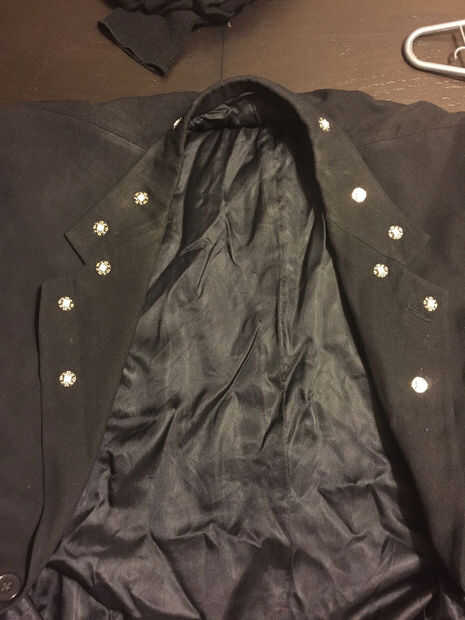

  1. Extienda su capa y organizar su NeoPixels donde quisieran.
  2. Gira los píxeles para que las flechas en cada píxel del punto a la siguiente, comenzando con la ubicación aproximada de la Gemma y la batería.
  3. Utilizando tiza tela, cuidadosamente levante un píxel a la vez y colocar una 'X' donde irá cada píxel. Oriente X con los agujeros de los píxeles. He considerado usando un poco de pegamento caliente para colocar cada pixel pero no quería meterse con telas de araña de cola.
  4. Reservamos el paquete de batería y Gemma.
