Cañón electromagnético (pistola de bobina) (2 / 20 paso)

Paso 2: La parte teórica:

Cuando la longitud de la bobina de "l" con el número de vueltas "N" y la corriente que circula por la bobina genera un campo magnético proporcional a la corriente que fluye a través de él:

B=µ0*µr(N*l/I)

B-inducción magnética (T)
Μ0-permeabilidad magnética del vacío (4π * 10-7)

Μr permeabilidad relativa del núcleo

N -número de vueltas

I-corriente (A)

l-longitud de la bobina (m)

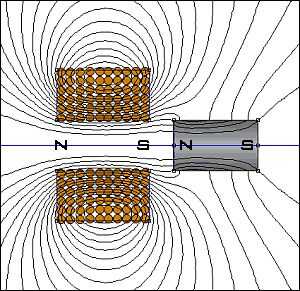

Esquema muestra la disposición de fuerzas en la interacción entre el electroimán y el suave material ferromagnético. Debido al campo magnético, el misil comienza a comportarse como un imán con polos opuestos de la bobina. El bosquejo también demuestra que la densidad de fuerzas en el extremo sur del electroimán es mayor que en el polo magnético sur de ferromagnético (misiles) y debido a este desequilibrio produce fuerza de atracción entre la bobina y el misil.

Energía de la bobina:

Al pasar una corriente "I" a través de la inductancia de la bobina que l en y alrededor de las bobinas genera un campo magnético. La energía del campo se calcula mediante la siguiente fórmula:

Em = 1 / 2L * I ^ 2
