Cañón de montaña obús Golf bola (7 / 11 paso)

Paso 7: Soporte de Trunion y carro marco Assembely

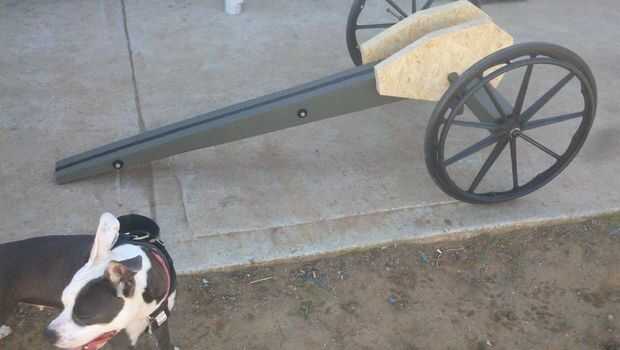

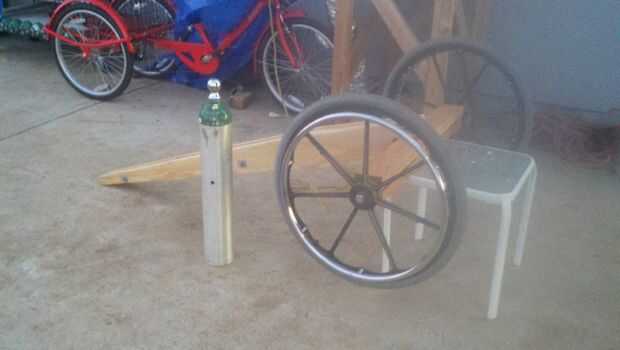

Con su marco de carro conectado a su eje y las ruedas, apuesto a que tu solo brillando con anticipación en cuanto a cómo esta obra maestra fuerte ilumine tus días para venir!!! ... con esto en mente debemos fijar el sistema de soporte para el eje y carro. tenemos que cortar a cuatro espaciadores fuera de la madera contrachapada sobrante entre el carro y el sistema de soporte, perforar y cortar varilla más... se preparan para la parte delicada de la operación...

Materiales necesarios:

A. transporte assembely

B. soportes

C. sierras poco

D. broca coincide con allthread

Allthread E.

F. las tuercas y separadores equipadas para allthread

Espaciadores de apoyo g.

Mazo de H. / martillo

1. Coloque soportes a ambos lados del carrage montaje del eje de la caja de 4 x 4.

2. incluso con la parte superior de la traza del eje una línea a través de la ayuda del trunion.

3. Mida 2 pulgadas de la caja de 4 x 4 y haga una marca.

4. Mida 3 pulgadas de la marca de primera y hacer otra marca.

5. Quite los soportes de transporte marco y uniformemente la línea hacia los lados, los de la almeja juntos firmemente.

6. con el taladro bit coincide con el taladro de allthread línea recta completamente a través de los dos soportes.

7. cambio al agujero vio bits (debe coincidir con el tamaño de las clavijas de tu bicicleta cómodamente) y se preparan para perforar los agujeros del trunion.

8. Mida 2 pulgadas de cada esquina del agujero de 4 x 4 uso un transportador y haga una línea dirigida hacia arriba el apoyo

(esto centro el cilindro con el eje)

9. desde la parte superior de la línea, medir 2,25 pulgadas hacia abajo y haga una marca

10. Perfore los orificios con un taladro y asegúrese de que ellos son rectos!

11. cambiar a 2 pulgada agujero Sierra bits y obtener algunas capas de chatarra.

12. cortar cuatro círculos de 2 pulgadas y guardar los tapones

(las clavijas son tus separadores)

13. Perfore los orificios en los enchufes para que coincida con el tamaño de allthread

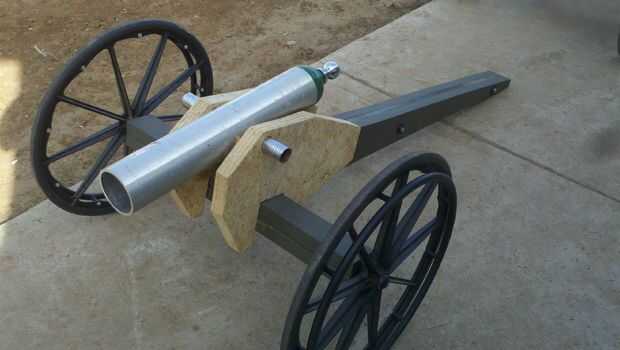

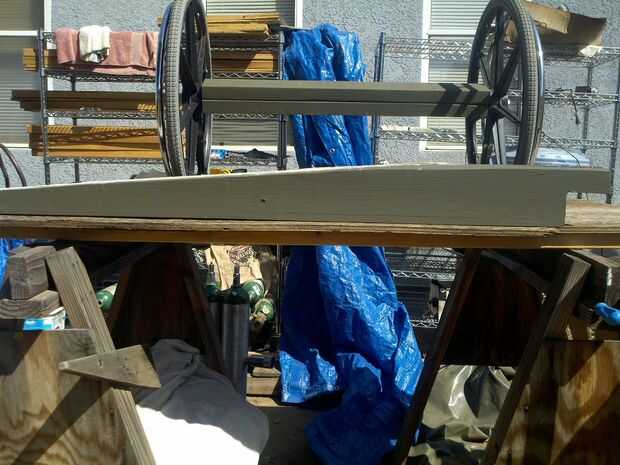

14. Coloque trunion soportes a ambos lados del carro con enchufe espaciadores entre apoyo y transporte.

15. Mida el ancho de piezas combinadas y nota ancho en papel

16. corte allthread 1,5 pulgadas más largos que ancho de 15.

17. Quite los separadores de enchufe y usar un taladro para perforar a través del marco de carro a través de los agujeros de soporte.

18. Vuelva a colocar a los espaciadores y toque allthread a través de agujeros en el marco de soporte, espaciadores y transporte.

19. aplicar las arandelas y las tuercas allthread barras apretadas para asegurar el apoyo de trunion para cañón de carro.

.
