Paso 2: imanes permanentes sólo!

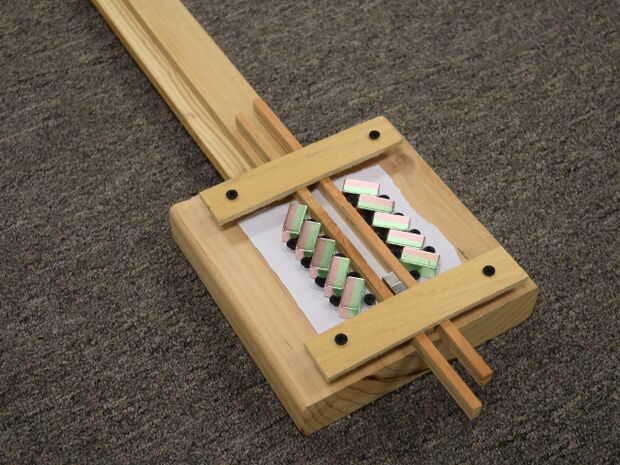

Una sola toma de aquí en un "cañón de imán" que utiliza un montón de imanes de bloque de ángulo y algunos otros imanes en movimiento a través de ellos. Se arregla una fila de bloques angulares magnéticos a ambos lados de una ranura de la madera. Se fijaron que enfrentan todos los polos del norte hacia el suelo, por el cañón.
El proyectil es una serie de cuatro o cinco B666 o B666-N52 imanes del bloque, también arreglado con el polo norte hacia abajo el barril.
Las fuerzas experimentadas por la dirección del proyectil cambios como que avanza a lo largo del cañón. Aquí, nos descomponerlo en cuatro etapas:

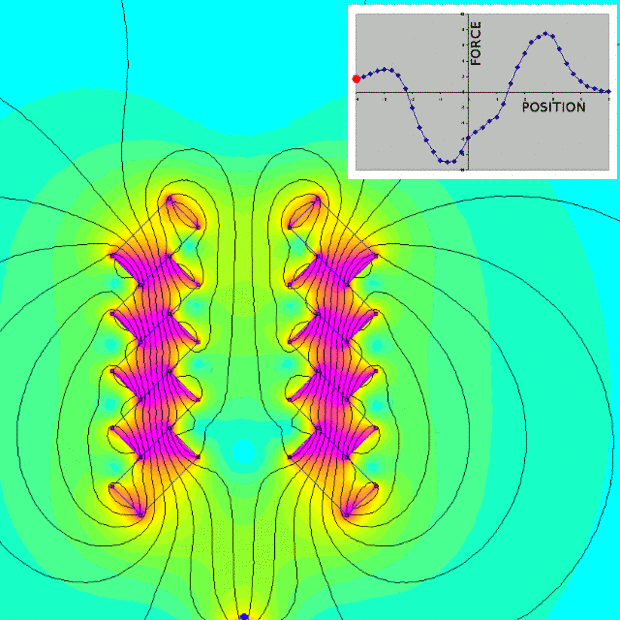

1. cuando el proyectil se coloca en el barril de atrás, se tiró en una posición estable antes de los bloques de los lados. Se siente atraído por esta posición y encuentra su establo de descanso allí. En el siguiente gráfico, esta posición estable es donde la curva de fuerza cruza el eje x por primera vez.
2. a continuación, empujamos el proyectil por el cañón. Hay fuerza magnética de resistencia, por lo que toma fuerza a seguir presionando, deslice lentamente el imán por el cañón. La resistencia de la fuerza se levanta, y luego disminuye a cero. Esta fuerza aparece como números negativos en el gráfico.
3. una vez que pase este punto cero fuerza, las fuerzas magnéticas empezar empujando el imán de proyectil en la dirección opuesta. Las fuerzas de empezar a propulsar el proyectil por el cañón. Gana velocidad rápidamente y dispara lejos!
4. una vez claro de los imanes del bloque, hay una pequeña cantidad de fuerza tratando de retirarse el proyectil hacia el cañón. Esta fuerza retarda el proyectil un poco, pero no es lo suficientemente fuerte para evitar que se salgan. Puesto que las fuerzas magnéticas caen rápidamente con la distancia, no es capaz de frenar el proyectil hacia abajo lo suficiente para importa mucho. (En el gráfico siguiente, este retorno a la fuerza en números negativos se corta en el lado derecho de la gráfica.)
