Campo de detector de polaridad de (Detector de polaridad magnética campo) (4 / 10 paso)

Paso 4: Circuito impreso (PCB)

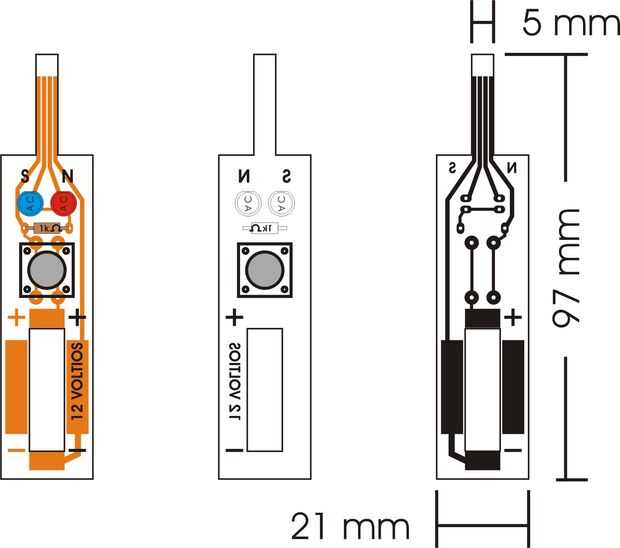

a continuación, hacemos el circuito impreso mediante el método mejor nos convenga, en mi caso en la imagen aparecen las pistas invertidas para poder hacer el circuito impreso mediante la transferencia por tóner.
De cualquier manera el proyecto es solo orientador, en realidad el circuito es tan sencillo que lo podemos hacer de cualquier forma

(Entonces el PCB usando el método que mejor se adapte a nosotros, en mi caso la imagen aparece invertidas pistas para hacer el PCB a través de transferencia de tóner.
De cualquier manera que el proyecto es sólo de dirección, el circuito es realmente tan sencillo que podemos hacer de todos modos.)
