Campana extractora de encimera tornillo de Moxon (4 / 7 paso)

Paso 4: Final de mordazas

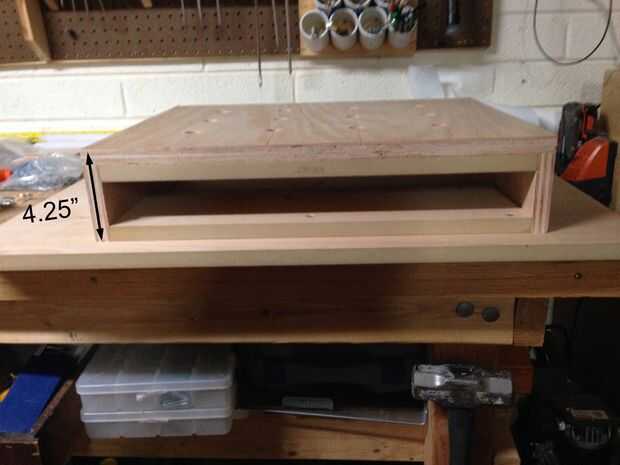

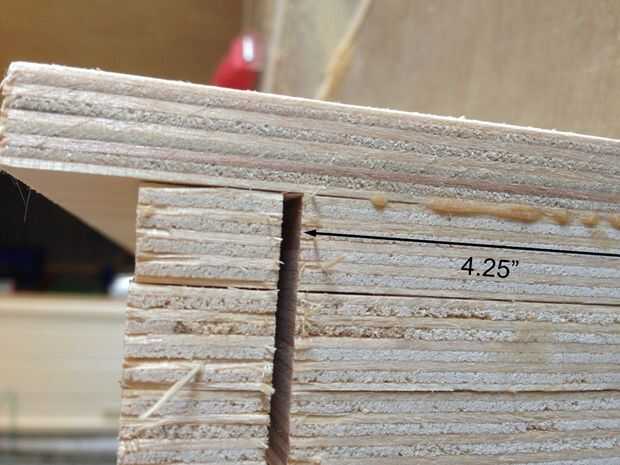

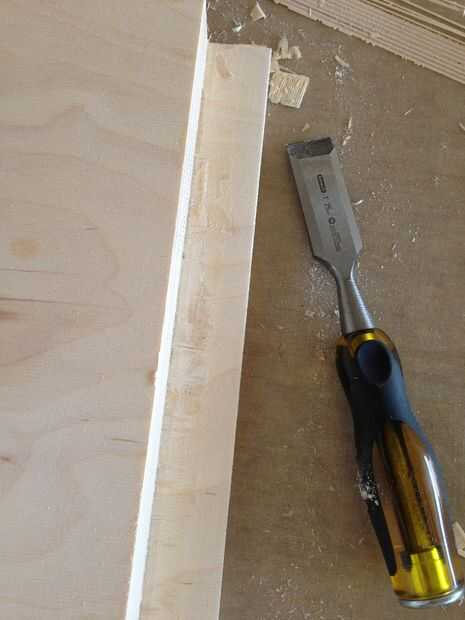

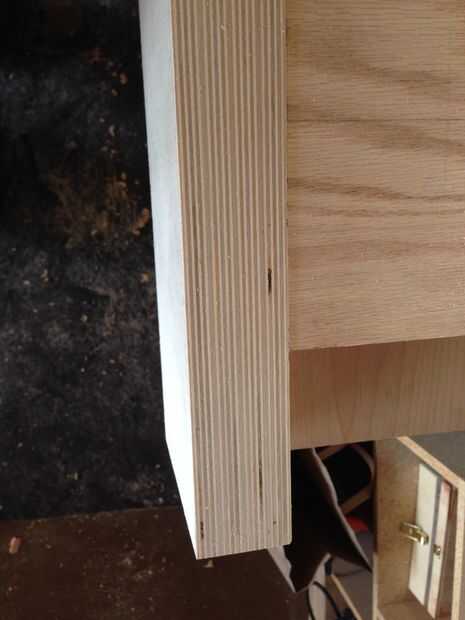

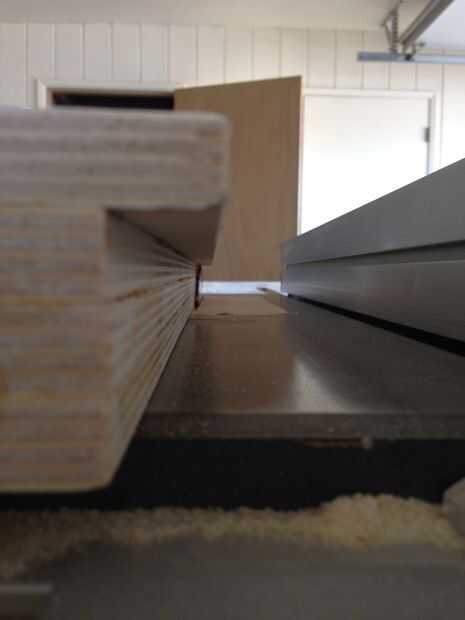

Para adaptarse a la mordaza trasera tenemos que recortar el 3 plys más cortos a la altura de la mesa. Para mí esto es 4.25". Ajustar la altura de la cuchilla sólo besar la capa externa y la guía a la altura deseada. Ejecutar el borde superior contra la guía y usted tendrá caras paralelas para asegurarse de que la mandíbula se sienta completamente. Limpie cualquier residuo de pegamento con un cincel.

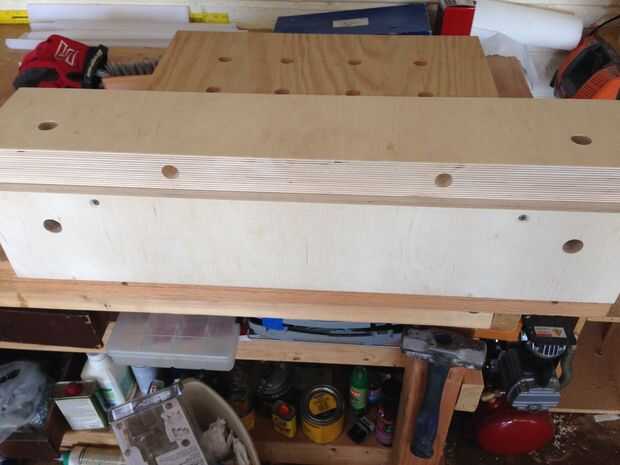

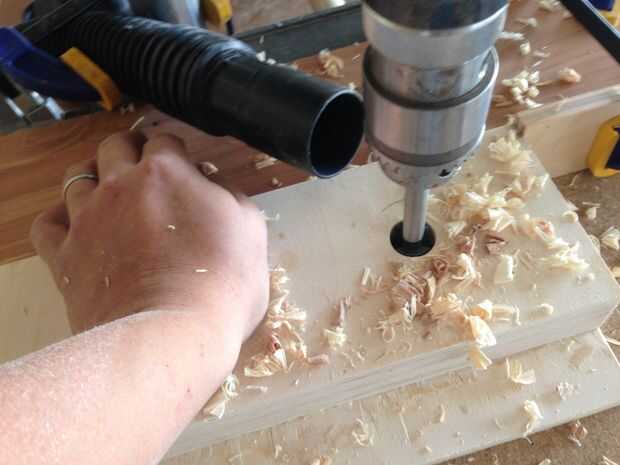

Para colocar las abrazaderas de pipa, te perfore un agujero de 7/8" para el tubo pasar a través en ambas piezas. Pongo mis 2.5" de la parte superior y 3" de los lados. Usando una cerca con un bloque de tope hace los agujeros repetible sin tener que medir (siempre y cuando sus mandíbulas tienen la misma longitud!).

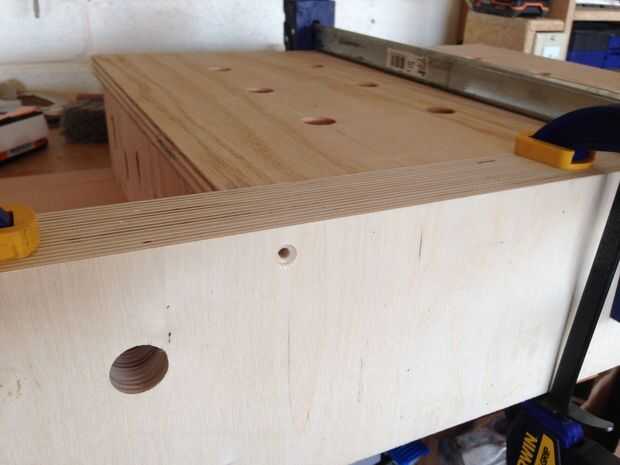

El tornillo en la mandíbula posterior desde abajo y en cada extremo de la mesa. No se olvide de avellanado de los tornillos en la cara de mandíbula.

Perforaciones el perro final en la mandíbula delantera, pero no a través de los agujeros esta vez. Hice ellos 1.5" profundo y sólo alineado con las filas exteriores, pero fácilmente puedo desmontar y hacer las filas internas en cualquier momento si decido que necesite.
