Campana de Flujo Laminar portátil (11 / 16 paso)

Paso 11: cableado

No hay mucho trabajo de cableado está involucrado en nuestro sistema. Limpiador de vacío tiene sus propias conexiones y accesorios eléctricos. Se trata aquí de alambre para la iluminación con LED, lámpara UVC a través de un conmutador de dos vías, que permita alguno de estos para grabar en cualquier momento.

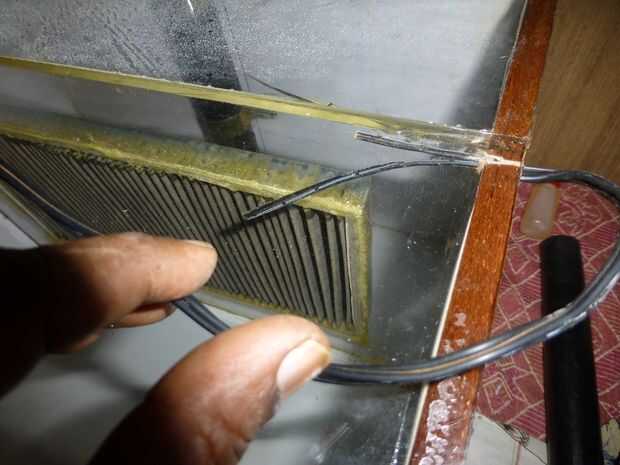

  • Hacer un pequeño agujero en el lado de la cámara más cerca de la articulación donde se proporciona la ranura del filtro HEPA. Puede utilizar un destornillador pequeño para hacer este agujero

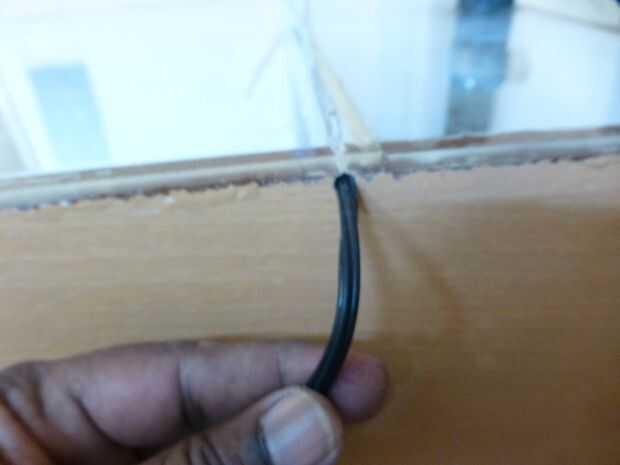

  • Inserte dos pedazos de alambres con núcleo doble a través de este agujero, uno para la luz y otro de la lámpara UVC
  • Marcar la polaridad de los cables correctamente. Las bombillas no prenden en reversa de la polaridad

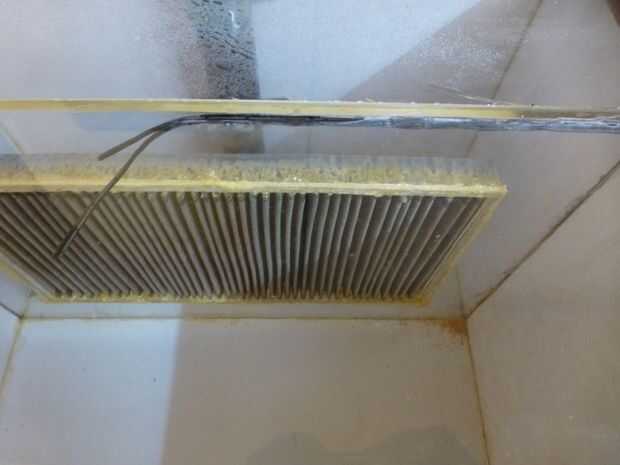

  • Fijar los cables a la parte superior con pegamento instantáneo Anabond. Se puede ver en la imagen que los cables son dibujados y fija a lo largo de la articulación donde se fija el bastidor del filtro HEPA. Anabond es pegamento instantáneo y es fijo en segundos. Por lo tanto, tenga cuidado...

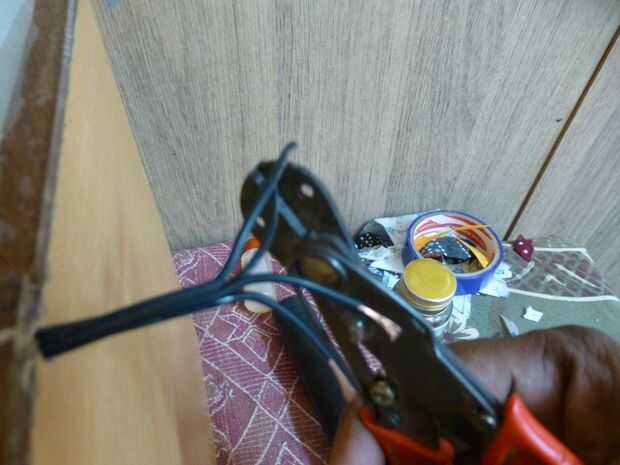

  • Pele los extremos para descubrir el conductor

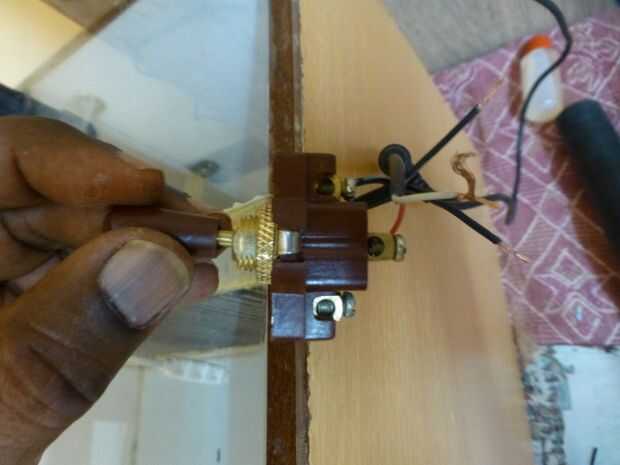

  • Conectar estos cables en el conmutador de dos vías
