Caminar Papercraft Mech Warrior (12 / 20 paso)

Paso 12: Coloque el seguidor de leva

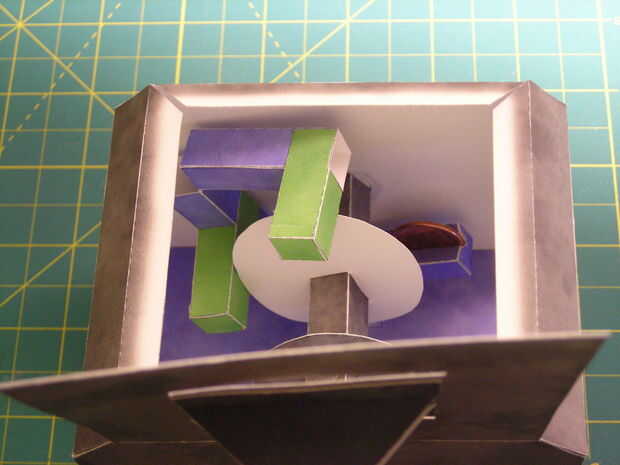

Primero tome la Asamblea de seguidores de leva e introducir un centavo en la ranura de las piezas 13 y 17. A continuación Aplique pegamento en la aleta suelta uno y pegamento a la base. El punto de pivote para el seguidor de leva debe ser el punto exterior de las líneas de guía en la base, no el medio.
Hacer lo mismo con el otro conjunto de seguidor de levas.

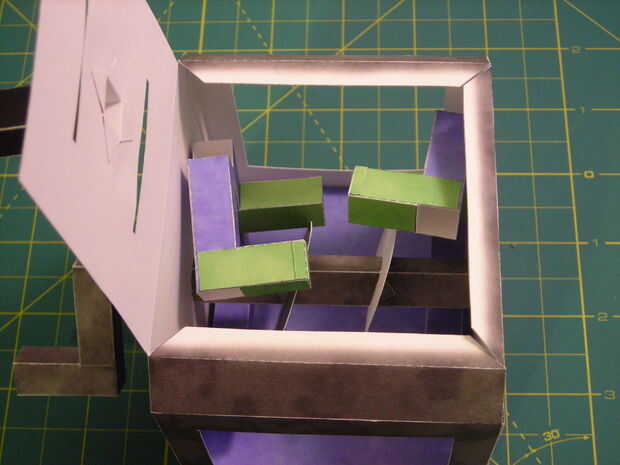

Para ajustar la leva para que funcionen correctamente, prueba girando el mango. Si la parte superior caiga en el lado de la cam, les tire hacia arriba y sosteniendo el segmento inferior, el interior de la mitad superior de la torcedura. Ver las fotos de abajo para una explicación más clara. También ayuda a la curva de la leva, presione ligeramente el lado más corto, por lo que las curvas.

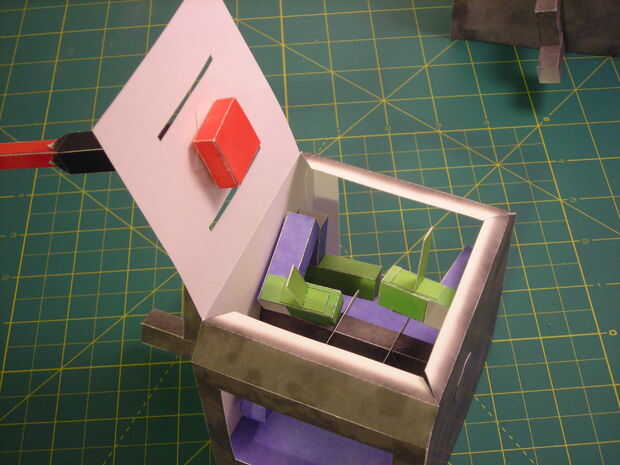

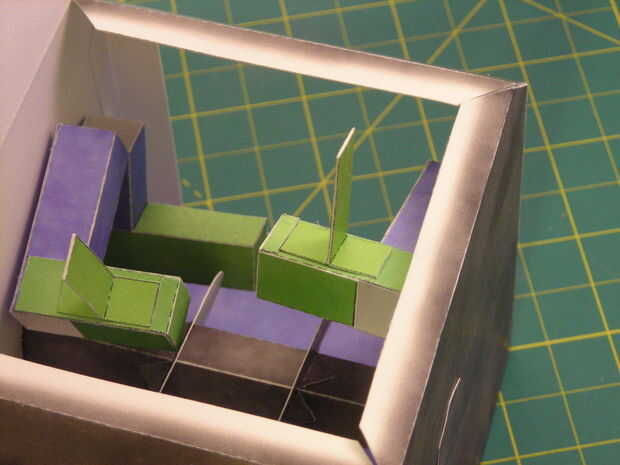

Tomar partes 27 y 28, aplicar el pegamento en la parte de atrás y doblar por la mitad. Asegúrese de que usted tire hacia arriba las solapas de los extremos, no los quieren pegados juntos. Aplique pegamento en la parte posterior expuesta restantes partes 27 y 28 y pegar en las partes 15 y 19 respectivamente. Que desea posicionar para que el borde de la pieza está conectando se alinea con el borde de la costura cerca del final. Las imágenes deben hacer esto más claro. Este paso se realiza ahora porque puede que necesite cambiar su posición en base a donde están las ranuras en la solapa superior de la base.

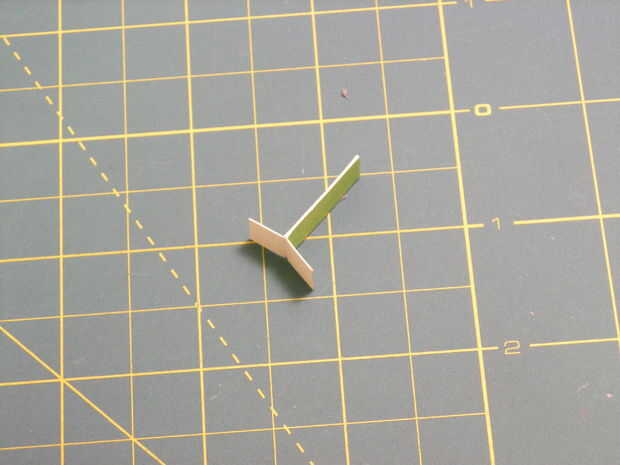

Para construir las partes 10 y 11 pegamento para parecerse a un interior esquina. Conecte a la base, Aplique pegamento en la parte inferior de la parte (el lado completo más pequeño) y el lugar en el interior guía de parte 8 para el lado que está contra el brazo de leva seguidor. Estas piezas están destinadas a ayudar a guiar los brazos de leva seguidor si tienes dificultad con ellos. Si funcionan bien antes de instalación estas piezas tienes que pegarlos en el lugar por lo que en realidad no tocan el seguidor de leva para reducir la fricción.

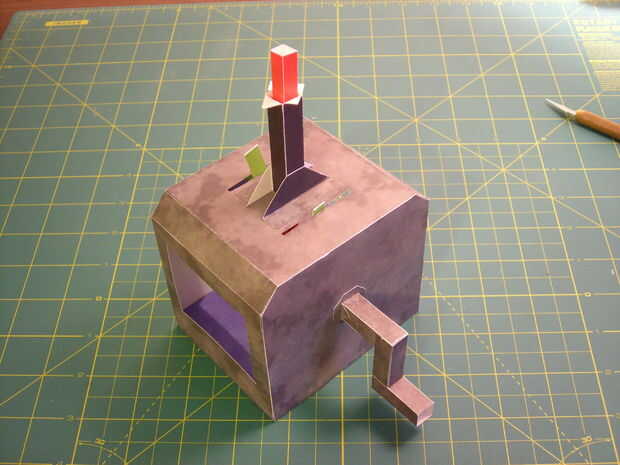

Finalmente lugar partes 5 y 6 para que el eje pasa a través de la parte 2 en la parte superior de la aleta y aplicarán pegamento en los bordes de la tapa y el pegamento que se cerró. Posición interior como hacerlo así que piezas 28 y 28 a través de las ranuras de la tapa y la parte 6 se basa en el eje entre las levas.
