Paso 3: impresión 3D, montaje de Arduino y pruebas
Importante!!!! -Al cableado o realizar cambios en su neopixles en su Arduino, nunca debe tener el Arduino conectado en cualquier momento ya que esto puede dañar el neopixles. Recuerde, nunca de alambre su neopixels mientras que el Arduino conectado.

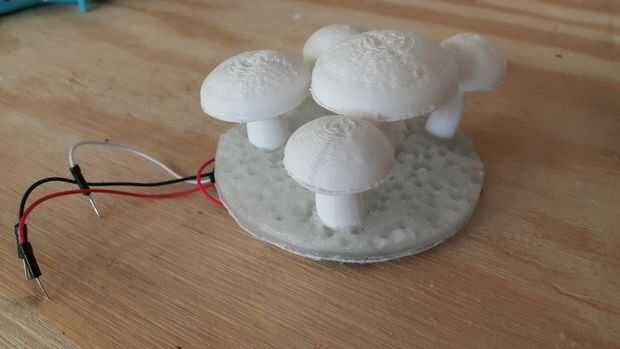

1) 3D imprimir los archivos enumerados anteriormente
2) Utilice la pistola de pegamento y enlazarlos juntos

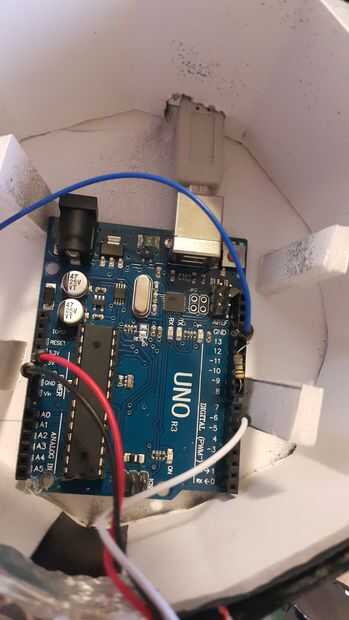

3) configurar su Ardunino como se muestra en las fotos (no cinta los píxeles a la base todavía, tendremos que comprobar si todo funciona antes de hacerlo)

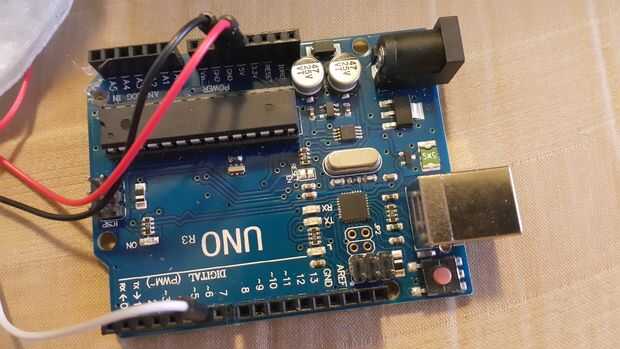

Si su no clara, 5V en su neopixel va a 5V en el Arduino, GRD a GRD y entrada en su neopixel ~ 6 en Arduino Digital. Una pata de la resistencia va en 8 en el Arduino y alambre se suelda en el resistor va en 13 en el Arduino.

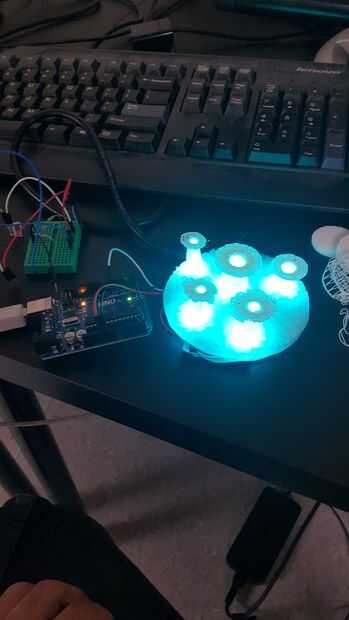

4) cuando termine este paso, conectar el Arduino en el PC y pegar el código en el software de Arduino. En la primera pestaña de tu de tu Arduino software, pegar el código en el archivo de texto del Sensor, y luego crear una nueva pestaña y pegar el código que se encuentra en el archivo de las luces, entonces subir de golpe y debería ver su neopixels vida. Toque el alambre colocado en la ranura 13 del Arduino para desplazarse entre los diferentes modos.
Si algo no se enciende, compruebe su soldadura y cableado nuevo.

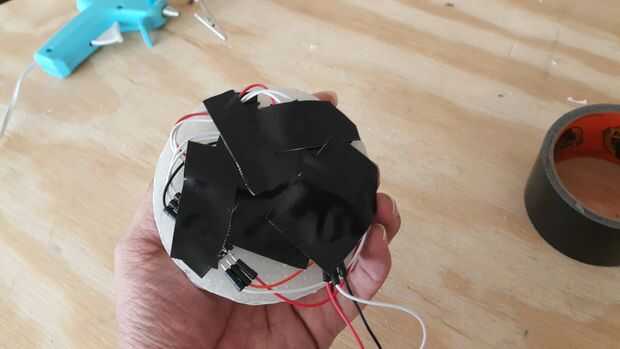

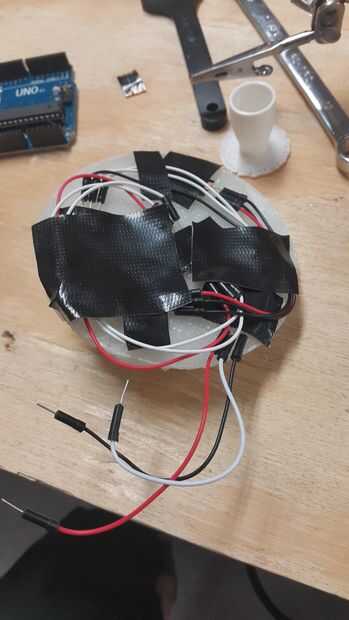

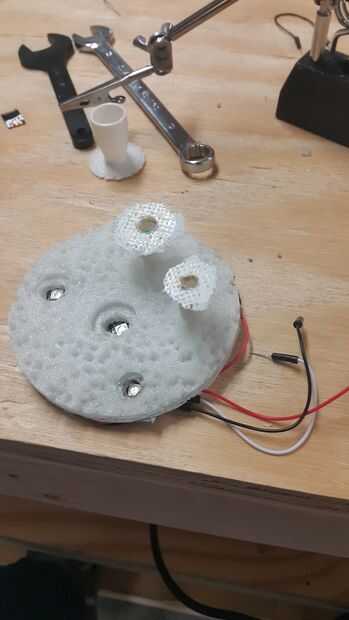

5) sólo una vez que todo funciona debes seguir adelante y su neopixels a los orificios encontrados la parte inferior de la base 3D impresa que usted imprimió antes de la cinta (tenga en cuenta, edité mina para hacer los agujeros más grandes para el neopixles)
Para este paso, todo depende de lo creativo está en ser capaz de encajar las neopixles de manera que se ve y funciona mejor. Reconozco que hice un mal trabajo de esto así que si puedes hacer un mejor trabajo, por favor, no. Todos están tratando de hacer aquí es mantener la fuente de luz en su lugar.
Una vez que están en su lugar, probar las luces otra vez (si hace las cosas más fácil, retire el cableado de neopixel Arduino al intentar colocar el neopixels en la base).
