Hay muchas maneras de hacer esto da suficiente tiempo para experimentar. Lo que me gustaría probar es con 3 relés. Estos serían los 3 postes, relé de "cubito" de solo tiro en el amperaje adecuado son fáciles de conseguir, es por eso se eligió. También un interruptor centrífugo que podría salir un 120 VCA motor no funciona. El resorte de tensión será necesario ajusta de forma que actúa en el momento correcto. Este interruptor tiene que ser un interruptor normalmente abierto (NO). Junto con el interruptor también necesita los anillos de resbalón para hacer todas las conexiones necesarias en el lugar del interruptor. Si un anillo de deslizamiento no es instalado los cables al interruptor en el rotor del generador serán torcidos.

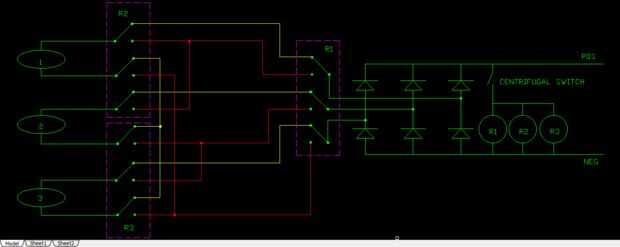

Nunca he por cable nada arriba como esto, pero "en papel" es como ver para hacerlo funcionar. Mira la foto para más información.

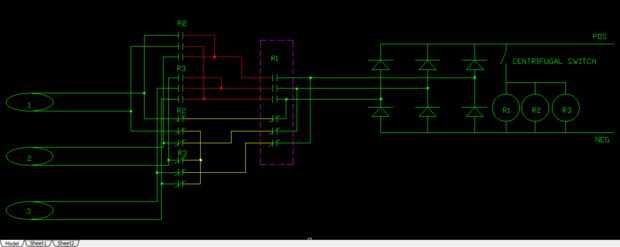

He incluido un archivo DWG (2010) con estos mismos dibujos. DWG es un archivo de Autocad, pero Draftsight también utiliza estos archivos. Si no tienes Autocad descargar Draftsight, es gratis. [http://www.3ds.com/products/draftsight/download-draftsight/?xtor=SEC-6-GOO-]-[viejo] - S-[draftsight] & gclid = CKShq-DXibcCFZBcMgodZncAnQ
Algunos de ustedes preguntarán por qué usé 3 relés, esto es porque necesitas aislar completamente el cableado Y de las conexiones Delta. Si no lo hace, habrá una condición de "muerto corta" y no obtendrá cualquier energía utilizable para el puente rectificador. Esta es la manera más simple y más fácil que puedo llegar a hacer el cambio entre Delta y sin componentes más y más gastos.
Dependiendo de donde usted montar este control hará alguna diferencia en el costo del proyecto. Cable es caro, así que mi sugerencia sería construir esta en un recinto ajustado de tiempo al aire libre y montar tan cerca el viento powered generador como posible o razonable. Digo esto porque necesita pasar todos los cables de la bobina 6 por el palo para los controles, además de los 2 cables desde el interruptor centrífugo, haciendo 8 alambres. El lugar ideal sería en el generador, este utiliza la menor cantidad de alambre. En realidad sería montar la caja sobre la cabeza en alto en la estructura de soporte. Utilizará más cable desde el generador a la caja, pero si hay un problema no tendría que llegar a la cima de la estructura, o tomar abajo para trabajar en él. Sólo será los 2 cables DC a su configuración. 2 cables son mucho más baratos a todo correr entonces 8 el camino de regreso a su estación de carga.
