Cambio de imagen del motor (3 / 5 paso)

Paso 3: Motor anatomía

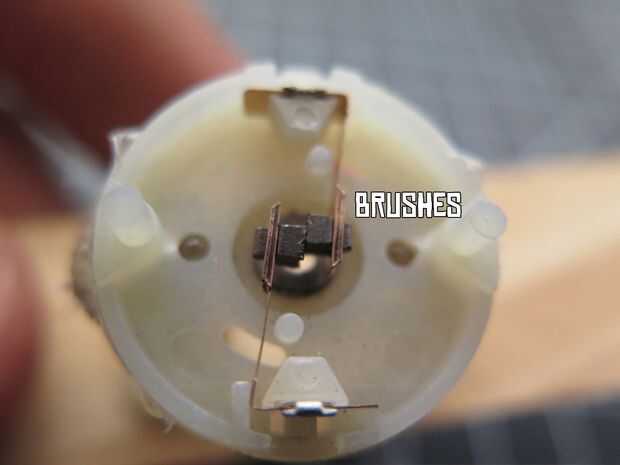

A partir de las lengüetas de metal, la primera parada es en los cepillos. Si sigues de cada pestaña, verás que los cepillos son hechos del metal elástico y han acanalado bloques al final. Esto le permite tener contacto constante con el motor que gira.

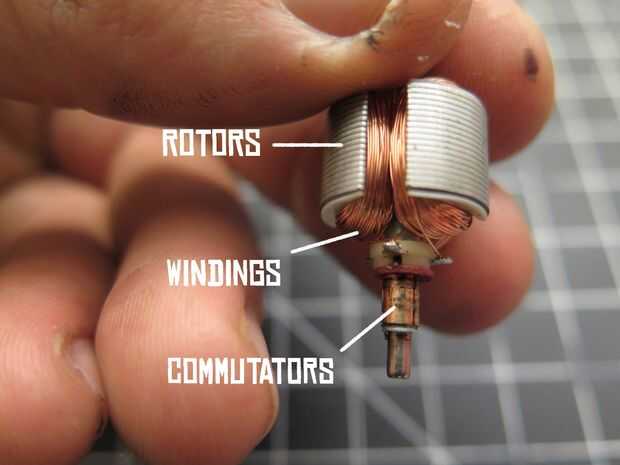

Las escobillas están en contacto constante con el conmutador, que tiene tres paneles en los motores DC más simples. Como el motor gira, los cepillos deslizan sobre los paneles del conmutador y en ciertos puntos en el revés de la rotación la polaridad de la corriente. Es un truco increíble y también implica la manera de la armadura las bobinas se orientan como se conectan al rotor.

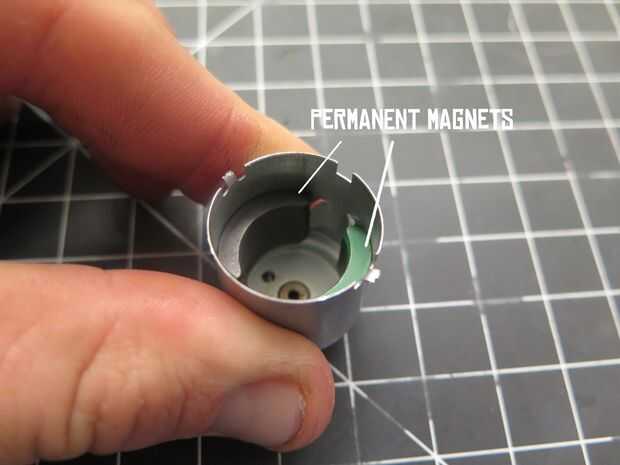

El motor funciona como un electroimán, pero que fracasos de la polaridad a la mitad de su vuelta. Los imanes permanentes en el exterior proporcionan un campo común. El electroimán mueve parcialmente atracción de norte a sur. Como se pone, en lugar de cierre en que la orientación como la mayoría de los imanes, de repente sus polos flop y quiere ser en la orientación opuesta. Con el impulso rotacional tiene, el motor simplemente mantiene en giro en la misma dirección.

Un par de cosas a analizar incluyen:

  • el patrón de cableado de las bobinas
  • tener tres conmutadores significado a medida que gira el husillo
  • Qué orientación de norte a sur son de los imanes permanentes
