Cámara DIY Dash para menores $20 (3 / 8 paso)

Paso 3: Diseño y creación 3D impresión soporte de montaje

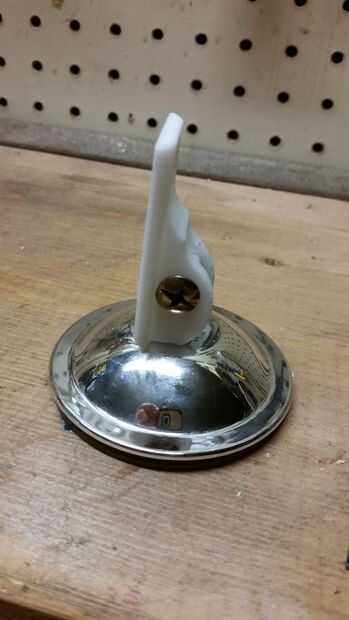

La única parte delicada de esta construcción está creando el soporte de montaje impreso 3D personalizado que actúa como palanca para el mecanismo de la taza de la succión y también como el soporte para el teléfono celular. Como se mencionó en la sección materiales de este Instructable, hay varias maneras de crear esta parte y la impresión 3D es sólo una opción, ya que es una componente, podría hacer fácilmente de una madera dura como roble, o incluso de metal.

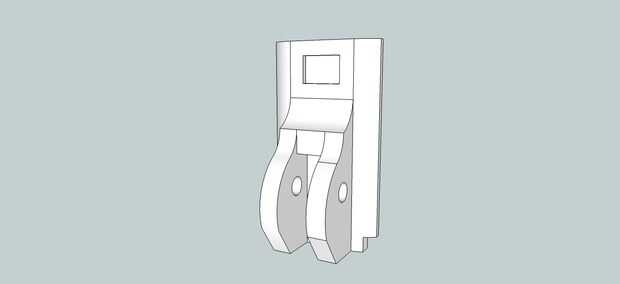

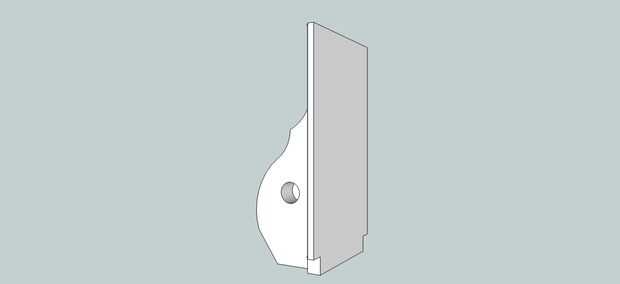

Diseñé esta parte usando libre e intuitivo de Google modelado en 3D programa Google Sketchup. Se tuvo cuidado especial diseño para asegurar la parte correctamente Presione y activar el mecanismo de la taza de la succión para garantizar la leva tablero para el parabrisas o el salpicadero frontal.

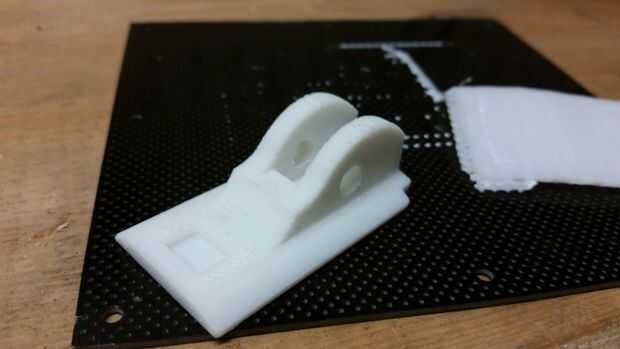

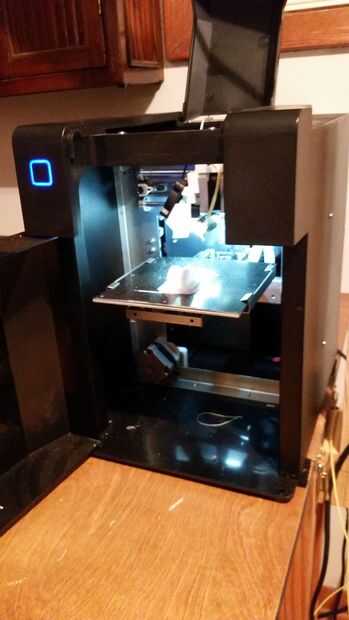

Una vez que estaba contento con el diseño general utilicé un plugin de Sketchup llamado "Sketchup STL" a exportar el archivo como un archivo STL que es un formato de archivo de impresión 3D comúnmente aceptada. Luego abrí el archivo en el programa de máquina de cortar que vino con mi impresora, (por Mini) y procedió a imprimir la pieza en plástico ABS blanco con una cáscara gruesa y un relleno de 25%. Esto creó una pieza que fue fuerte, ligera y rentable.

Aquí está el enlace a la parte en Thingiverse.com. Tenga en cuenta que quizás tenga que modificar la parte si se utiliza una montura de ventosa que es diferente que la que he comprado para este proyecto.

Dash Cam celular Monte archivo 3D - Thingiverse.com
