Cámara de SLR más pequeña hecha a mano

bueno, este es mi gran logro. Construcción de cámara de película SLR del mundo más pequeño trabajo modelo. Esta cámara, construida con el 90% de cobre y tiene obturador, visor, Flip portador de espejo, película cartucho, cartucho; Cine había avanzado lente enfocable, hígada, con abertura y dos lentes de extensión para macro y gran angular. Su tamaño anchura 56mm y altura de 30 m m (cuerpo solamente).

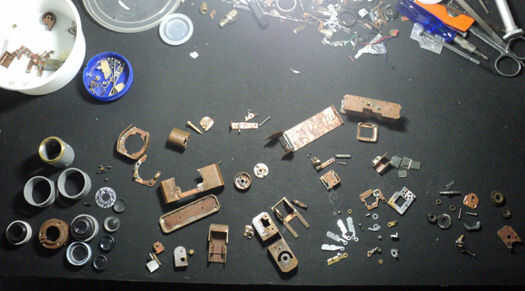

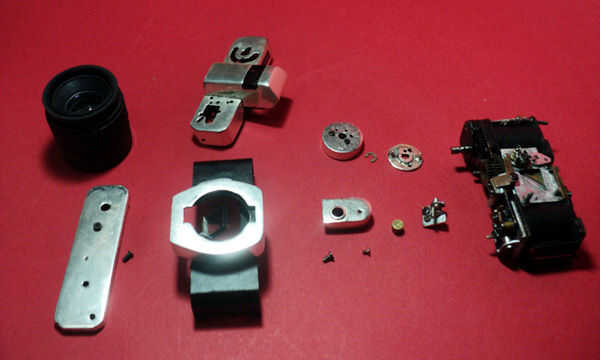

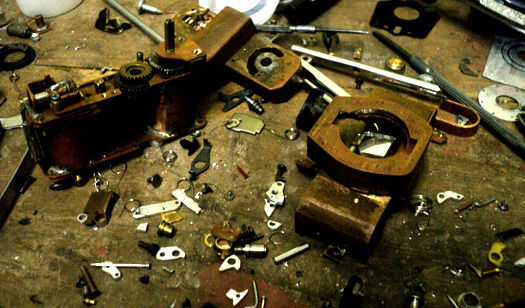

Ningún equipo de la maquinaria utilizada para este proyecto excepto la taladradora de mano. Se trata de una cámara manual por lo que debe estar plenamente en funcionamiento mecánico basado y requiere utilizar resortes y tornillos diminutos. La cámara entera tiene alrededor 65 piezas hechas a mano excepto tornillo, engranajes, resorte.

El mecanismo obturador, trabaja con cuatro láminas de la persiana de metal obturador de disco y la lámina del obturador conductor cobre, lámina de cobre conduce otras cuatro láminas de aluminio de apertura y cierre cuando presiona el botón del obturador. Es un proceso que se ejecuta con siete 16 componentes. Velocidad de obturación se fija aproximadamente a 1/60-1/90. En general se mide sobre 3.3 (W) x2 (H) cms

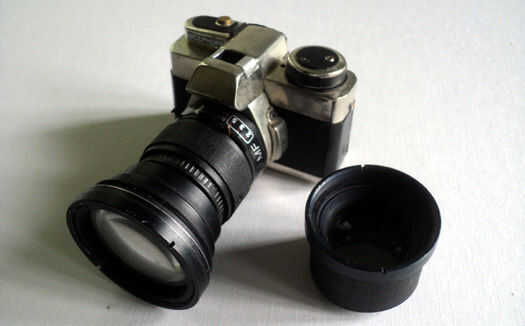

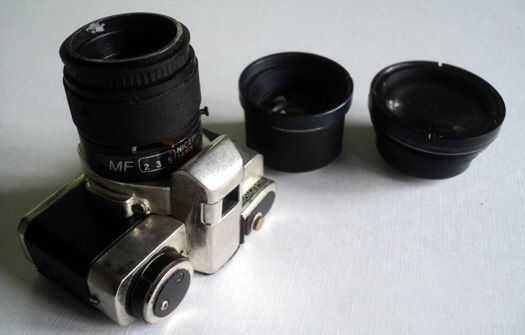

Parasol se hace por tuberías de PVC y tiene un lente compuesto, con enfoque a sistema y dos lentes de extensión para Macro y gran angular también. Apertura, consiste en cuatro láminas, 3 paradas de f, f los puntos son 10, 6, 4 (no exacta), hoja de rayos x una hoja.

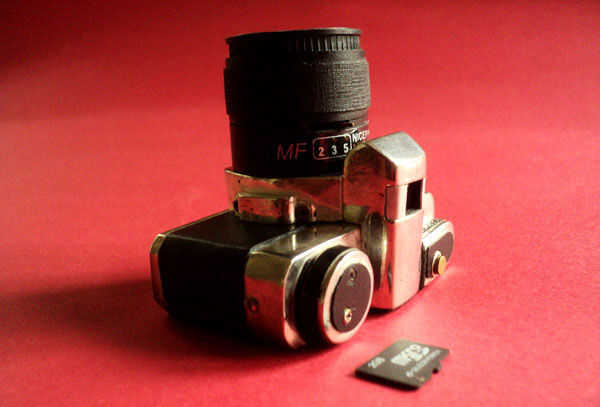

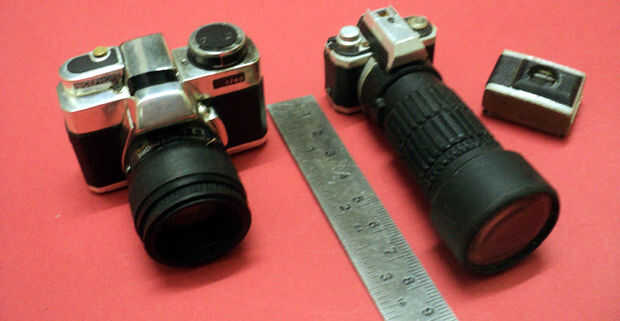

Tardaron 2 años para poder completar este trabajo. Su tamaño es de 56 mm X 32 m m (cuerpo solamente). Y nombrado como Cu327. Cu-cobre y 327-fusión de conducir porque me uní a todas las piezas de cobre con plomo y finalmente le dio una galvanoplastia.

Para la película en desarrollo, construí un pequeño cuarto oscuro en mi casa y comprar accesorios para el desarrollo y la impresión de blanco y negro película.

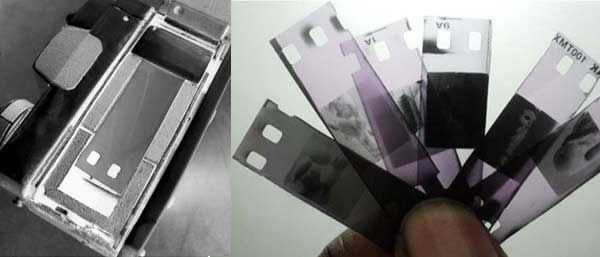

Obviamente tengo que recortar el rollo de película según el tamaño del titular de la película de mi pequeña cámara. Su altura es de unos 10mm, pero es bastante difícil aunque mantuve provisión para el cartucho de película. Tuve que abandonar la idea porque tira de la película debe ser igual en altura al moverse libremente de cartucho de la película al cargador y al corte hay posibilidades de conseguir arañazos. También tengo bastantes películas, así que finalmente ha ido para películas de tira, es más fácil de recortar y ninguna posibilidad de perder el de las películas, lo único que es después de cada tiro que tengo que ir el cuarto oscuro y necesita sustituir a una nueva. Si uso película real vástago cartucho sobre que puedo tomar 20-25 broches de presión.

Para obtener una impresión de 10 x 8 pulgadas de 11x10mm negetive película, tengo que guardar los ampliadora 8 pies lejos de la placa base, para el primero de ellos que expuesta con tres tiempos diferentes, como 5 seg, 20 seg y 1 Munit (se muestra arriba). Y enfoque fue bastante difícil conseguir la imagen nítida, así que finalmente ha ido para los tamaños más pequeños.
