Cam de ratón (2 / 9 paso)

Paso 2: Quite el chip del controlador

Al llegar el ratón, abrirlo. El sensor óptico se puede diferenciar por que justo por encima de la lente. Debe tener ocho pernos y tienen una especie de insignia de sol en él y también la inscripción "A2610". En ese caso, es el sensor del ratón óptico de Agilent ADNS2610, igual usado por spritemods y (más adelante) por mí. Si tiene más de ocho patas, o un número de parte diferente, estas instrucciones no podrían funcionar.

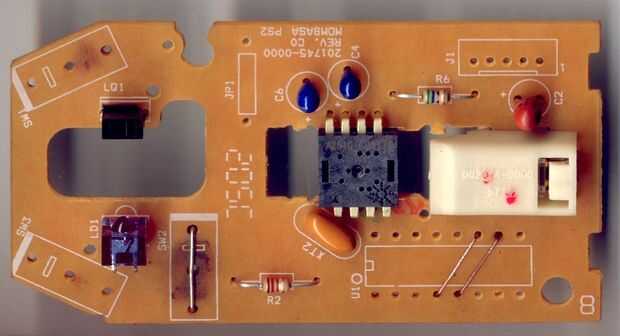

Aquí, he quitado el chip del controlador y conectado dos enlaces para que las señales del sensor de pasan directamente a través de.

Se eliminaron los tres interruptores de pulsador para ser utilizado en algún otro proyecto. Los condensadores electrolíticos de aluminio fueron reemplazados con condensadores de tantalio de los mismos valores, pero más pequeño.
