Calentador de espacio controlado por termostato digital (2 / 5 paso)

Paso 2: esquemático

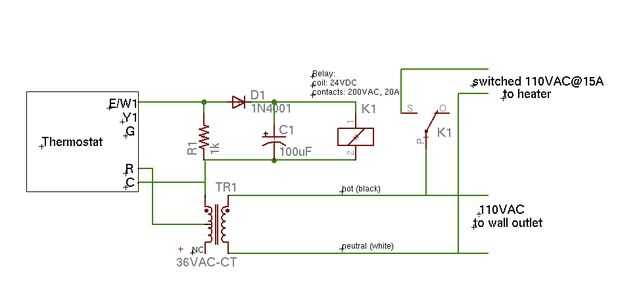

Aquí es un áspero esquema del circuito (también mi primera experiencia con águila!).

Notas:
Se utiliza sólo la salida de W1 del termostato.
C es la terminal común, algunos termostatos no tenga esto. Mina utiliza para alimentar las funciones digitales y luz de fondo ya que no tiene pila.
R es el regreso y completa un circuito con el terminal de W1 cuando el termostato activa el calentador.

C1 debe ser clasificado ~ 50VDC. El valor exacto no es importante.

El termostato debe estar en el lado sin conmutar del relé para que el termostato siempre tiene poder. El hilo debe cambiarse para seguridad. El cable de tierra no se muestra y sólo pasa a través de la caja del cable al recipiente. Si la caja es de metal (no recomendado) debe conectarse a tierra.
