Calentador de agua Solar de lote (4 / 9 paso)

Paso 4: Construir el cuadro de

Si usted tiene un tanque promedio (40gal, 16 pulg ancho) deben trabajar las siguientes dimensiones, para los tanques más grandes o de forma extraña, otra dimensiones deban ser averiguado. Estos dementions son las dimensiones finales de la parte exterior de la caja, no los tamaños del panel exacta. Usted tendrá que averiguar los tamaños exactos de cada panel, deduciendo el ancho de las hojas de madera contrachapada.

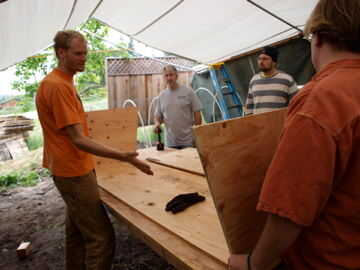

Para construir la caja, rasgar la hoja de 5/8 de madera contrachapada por la mitad, es decir, 24". Corte un lado hasta 68" de largo, o mientras la puerta del patio es alto. Se trata de la parte inferior de la caja.
Cortar sus extremos de caja de forma trapezoidal de la otra mitad de la madera de 5/8". con una dimensión superior de 36", Fondo de 24" y altura de 24".
Los lados de la caja se hacen rasgar la hoja de 1/2" de madera contrachapada por la mitad, haciendo ellos 24" de ancho y corte a 68" de largo.

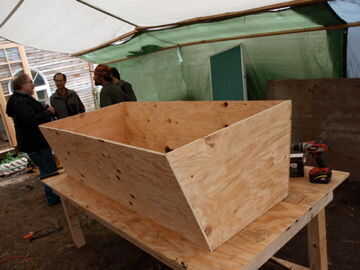

Tornillo de trapezoidales lados hacia abajo y los lados largos en estos. Utilice 1 tornillo de cada pie.

Cortar madera corte borde de la caja y atornille.

Masille debajo de borde para sellar el borde de la caja y a lo largo de las esquinas, manteniendo humedad entren aquí la madera contrachapada. Calafatee alrededor de la parte inferior del cuadro, esto dejaría un escape de salida de la caja.
Cuando la masilla seca, primer y pintura fuera de la caja y el borde con pintura exterior, o usar dos capas de tinte de alta calidad.
8 Coloque el tanque lado levantado de tres pulgadas y escriba el contorno del tanque sobre la chatarra de 2 x 8. Corte a lo largo de línea con Sierra de calar, Sierra de calar o sierra sable. Hacer dos de estos, son los soportes del tanque.
9 corte primera hoja de aislamiento en la parte inferior del cuadro, lugar tanque apoya a buenas distancias de los extremos de la caja, marque alrededor de soportes de tanque de aislamiento. Levante el aislamiento fuera de la caja y cortar los agujeros para soportes de tanque.
10 tanque tornillo apoya a la caja con cinco o más tornillos en agujeros en el aislamiento.
11 corte paneles laterales largos de aislamiento para caber cómodamente en la caja. Ángulo de medida y corte trapezoidal piezas para encajar en la caja.
