Calentador de agua solar aún (1 / 6 paso)

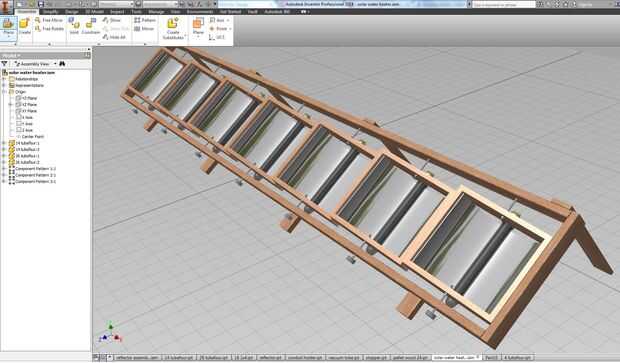

Paso 1: Redacción y diseño

Para hacer "parabólica" reflectores decidí que trataría de usar corrugado plástico (lo que parece de cartón, de plástico) y pegar en hoja de mylar para crear un reflector. Compré una caja de 10 tubos de vacío solares fuera de ebay como los colectores solares. Mi diseño original llamado 7, así que vendí 3 a un compañero de trabajo para un proyecto que le interesaba. Más sobre puede ver que tengo solo 6 en el diseño porque terminé cayendo y rompiendo una...

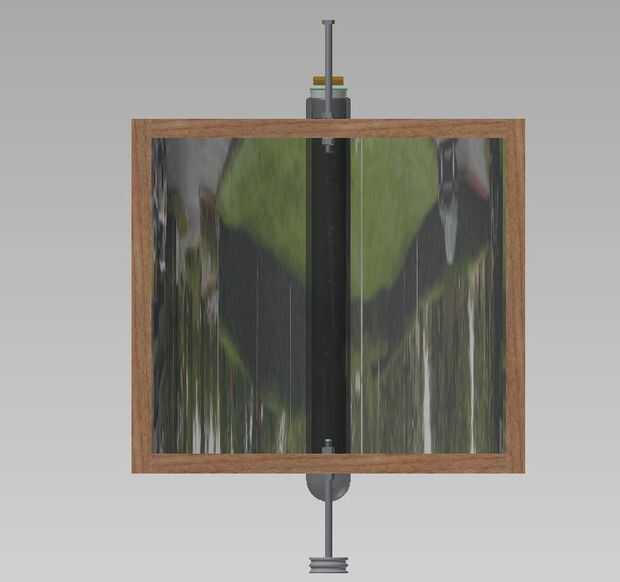

Montar los tubos de vacío solares usé pinzas de gran tamaño conducto/tubo perforadas en un lado de un cuadro de madera de caja abierta con cuatro 18" piezas de madera de desecho que tenía puesta alrededor. Esto me dio la altura relativa del tubo solar con referencia a la carcasa de la caja.

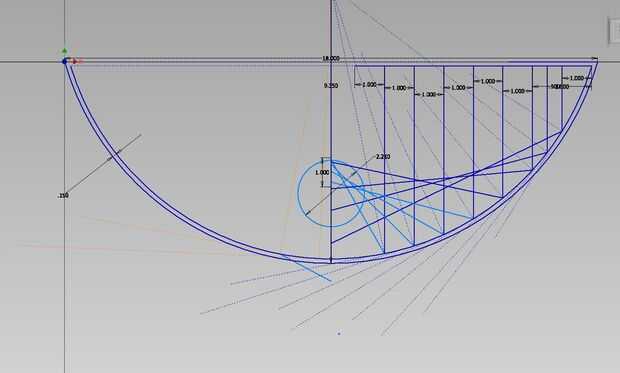

Pensé que sería la forma más fácil de hacer (aproximadamente) una parábola restringir los bordes de una lámina de plástico entre dos lados de un marco de caja de madera y deje que se doble hacia abajo a través del marco. El plástico actúa un resorte y se sostiene firmemente contra los bordes de la madera. Para obtener un buen punto de partida para qué longitud hacer la pieza de plástico aproximó la desviación de la plástica como un arco constante entre la 18" y ray hizo traza líneas en un esbozo de Autodesk Inventor.

Para hacer los reflectores girar usé largo (~ 6 in) 3/8" tornillos fijados a la estructura de la caja en cada lado por una tuerca y arandelas. Esto deja un poco de meneo sala que no es deseable, pero parece estar funcionando bien.

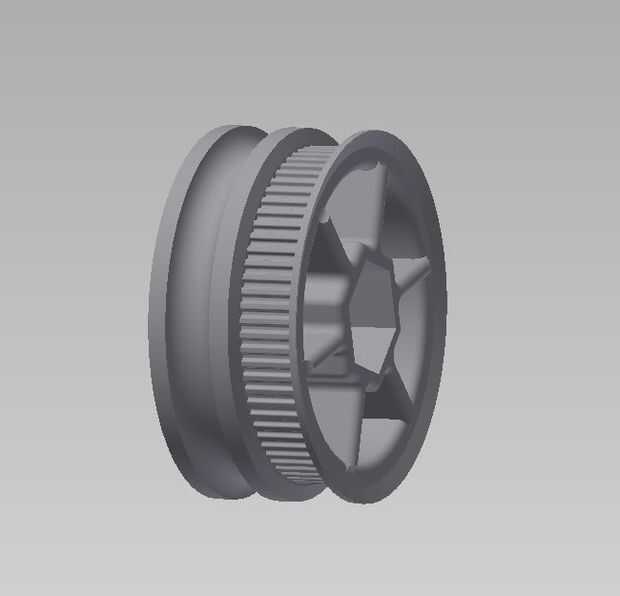

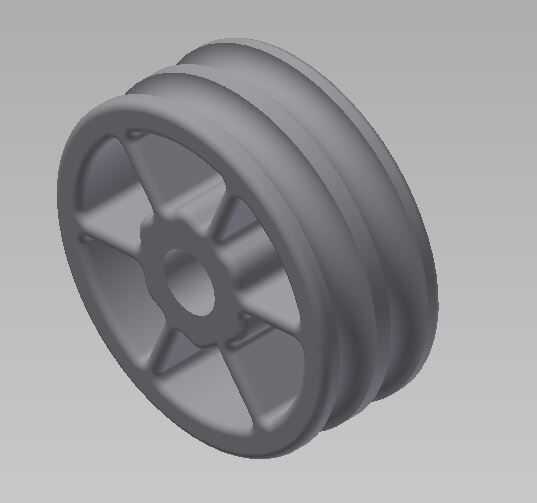

Para sincronizar los espejos, que diseñé una polea de correa redonda doble que 3d imprimir usando una impresora de Formlabs tener acceso a en el trabajo. Las poleas utilizan el patrón hexagonal del perno en la cabeza como una ranura del tipo y es muy seguro una vez ajustaron en su lugar. La polea final tiene una polea de correa de sincronización de mxl en la sección externa para conectar con un motor paso a paso y una polea de correa redonda para conectar a las otras poleas de correa redonda.
