Paso 4: acabado

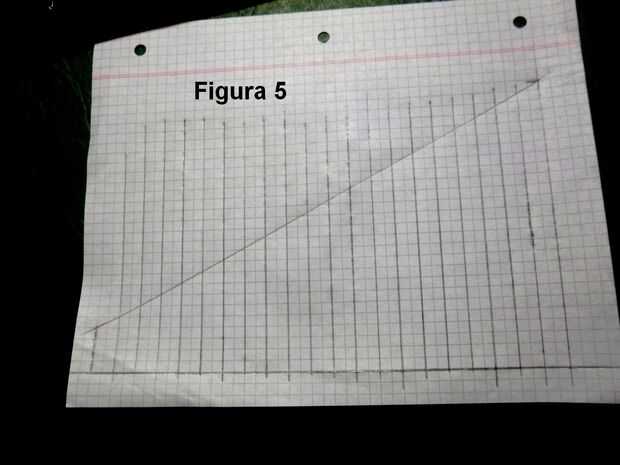

Trazamos una línea inclinada pase por ambos puntos. Esta línea representará, en las intersecciones con las líneas verticales, los radios de las distintas posibles de poleas (Fig. 5).
Cada conjunto de poleas (el del motor y el del muñeco) sí tantas poleas como velocidades querramos darle un variador de nuestro. Yo elegí 4, pero hay variadores de menos y de más velocidades. Eso gustos de de cuestión es, y de las ganas uno tenga de trabajar.

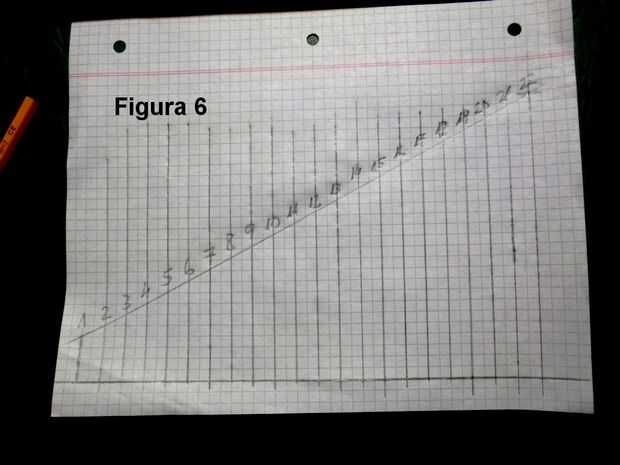

El conjunto del motor sí contener la línea de la izquierda, y el del muñeco la de la derecha. Si la velocidad MÁXIMA resultante de aplicar la polea más grande del conjunto del motor a la más chica del muñeco es demasiado baja, podemos optar por elegir los conjuntos entre poleas "salteadas", es decir las líneas 1,3,5,7 por un lado y por el otro las líneas n-6, n-4, n-2 y n (16,18,20,22) (fig 6). Si aún así no nos satisface, salteamos dos en vez de una, o sea 1,4,7,10 y 13,16,19,22. Y así hasta obtengamos las velocidades máximas más apropiadas para nuestro gusto. No importa la misma polea figura en ambos conjuntos. En mi caso, hay DOS poleas compartidas entre ambos.
-----------------------------------------------------------------------------------------------------------
Dibuje una línea inclinada a través de estos dos puntos. Esta línea representa, en las intersecciones con las líneas verticales, los radios de las poleas posible varios (Img 5).
Cada conjunto de poleas (el motor establecido y el eje del sistema) tendrá tantas poleas que quieras darle a la unidad de velocidad. Elegí 4, pero hay menos y más controladores de velocidad variable. Es una cuestión de gusto y la voluntad que se tiene que trabajar.
El conjunto de motor debe tener la línea (polea) en la izquierda, y el conjunto husillo debe tener la línea a la derecha. Si la resultante de aplicar la polea más grande del motor a la polea del eje menor la velocidad máxima es demasiado baja, usted puede optar por elegir alternando la articulación entre las poleas, es decir líneas 1,3,5,7 para el lado del motor y las líneas n-6, n-4, n-2 y n (16, 18, 20 y 22) en otros (Img 6). Si todavía no satisfacerle, saltar dos en vez de uno, o 1,4,7,10 y 13,16,19,22. Y así hasta conseguir el más adecuado para la velocidad máxima deseada. No importa que la polea de la misma en ambos conjuntos. En mi caso, dos diámetros de las poleas son compartidos entre ambos conjuntos.
