Paso 4: Puntas para cautines

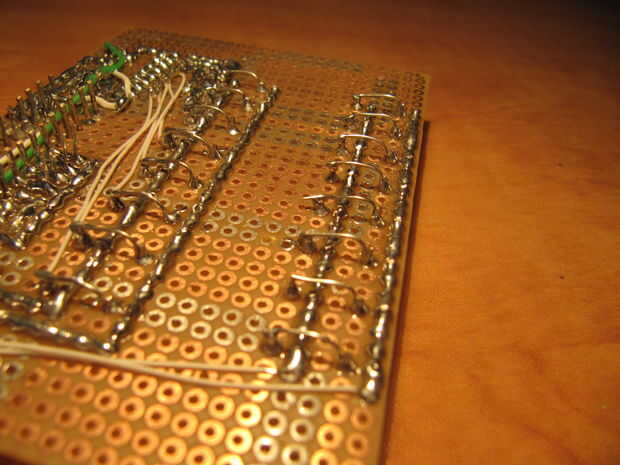

Soldar los LEDs son mucho más fáciles y lo tienes que hacer esto es el positivo del LED de la curva abajo hacia los otros y hacer una columna y cortar el los conductores que no use y haga las conexiones tan bajas como usted puede conseguir, y para ello, a todos los cables positivos.
Ahora los cables negativos están conectados en una columna y que hacen soldadura difícil porque las filas positivas están en el camino, así que usted necesitan hacer un 90 grados de la curva con la negativa de plomo y hacer un puente sobre la fila positiva al siguiente negativa el conductor, y así sucesivamente el LED siguiente.

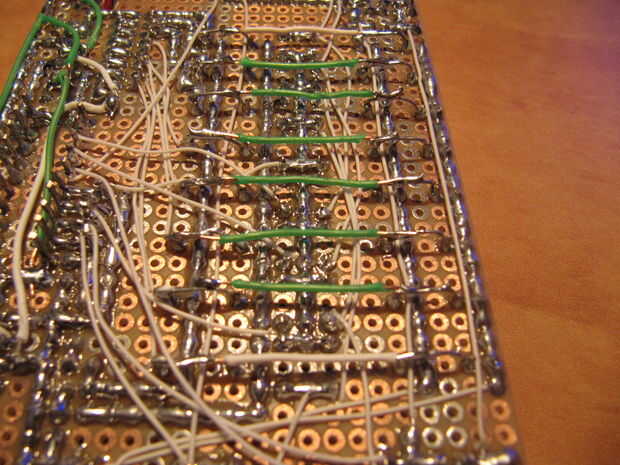

Ahora porque hay interruptores entre las filas de LEDs que se necesita hacer 8 puentes para conectar las 8 columnas, los puentes se pueden hacer de alambre sencillo con aislamiento o puede utilizar alambre del imán.

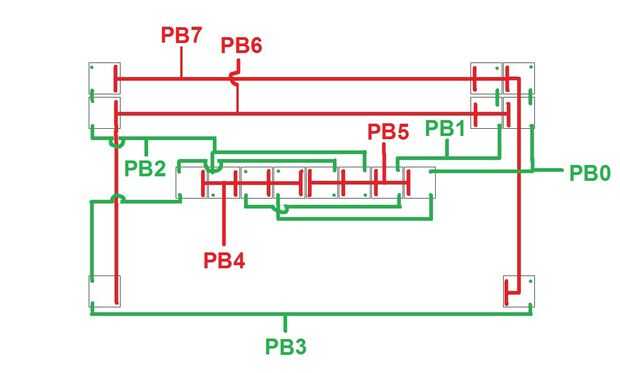

Los interruptores da el mayor dolor de cabeza porque no están soldadas en una cuadrícula y que se hace es difícil de conectar en forma de matriz. Utilizado un método llamado alambre de embalaje que utiliza un alambre muy fino aislante para conectar puntos en el tablero. También he añadido un digram de cableado de los interruptores.
El circuito de control es simple y cada uno elige cómo hacerlo así que las únicas palabras de asesorar voy a dar es al perno abajo del regulador de tensión a la Junta para protegerla de vibraciones y golpes que pueden hacer que se caiga, hacer un agujero en el tablero para el cable de la batería y creando así un alivio de tensión y lo último es añadir algunos encabezados de pin para programar el micro a menos que usted quiere sacar el micro cada vez que desee programar.
