Calco (rastro de la imagen) para corte por láser (2 / 5 paso)

Paso 2: Configurar

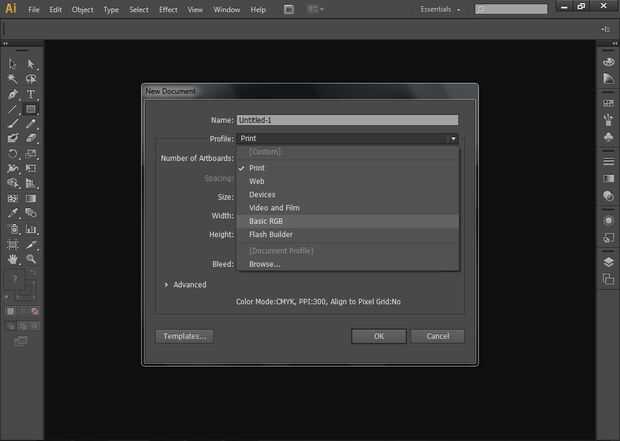

Hacer un documento nuevo utilizando la plantilla básica RGB (el láser sólo leerá las líneas de corte de espacio de color RGB).

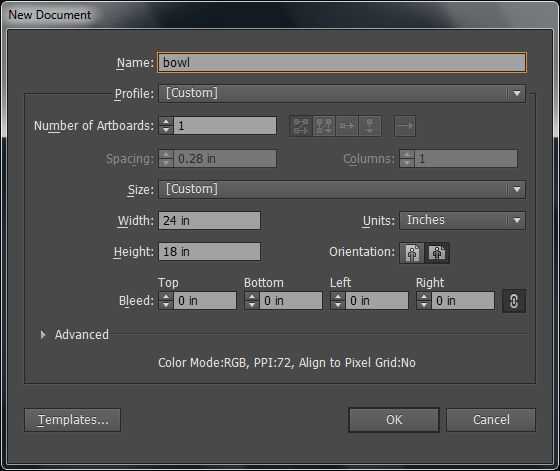

Establezca el tamaño de página en las unidades a pulgadas y cama de cortador (el mío es 18 "x 24").

Utilice el archivo -> lugar a la caída de la imagen recortada.

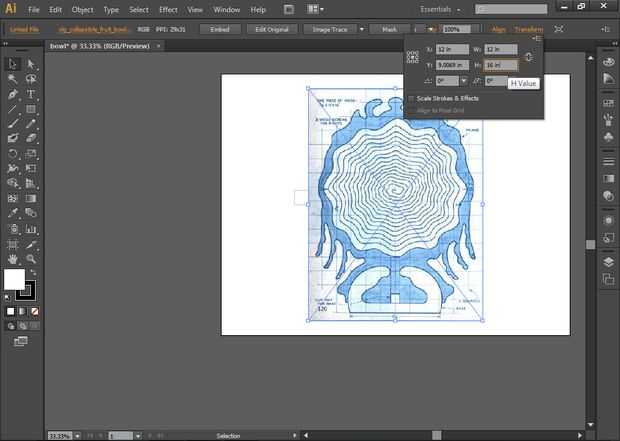

Cambiar el tamaño de la imagen a las dimensiones correctas del exteriores si se conoce. Los planes de llaman de 12 "x 16"

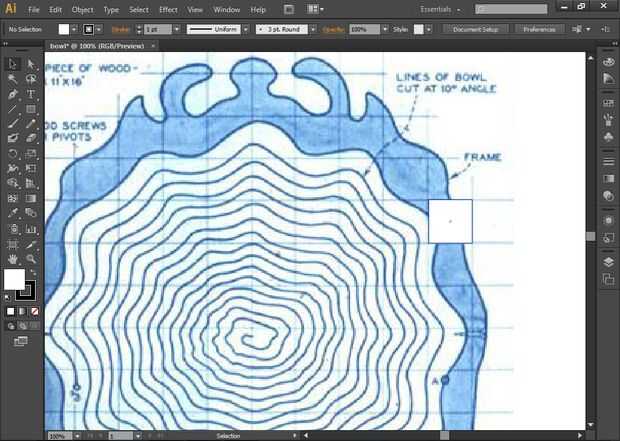

Comprobar contra cualquier otro llamado dimensiones. Estos planes están en una cuadrícula de 1 "x 1", así que utilicé la herramienta Rectángulo para hacer un cuadro de 1 "x 1", y parecía casi perfecto.
