Calabazas de canto / Arduino (4 / 9 paso)

Paso 4: Placa de relé 3

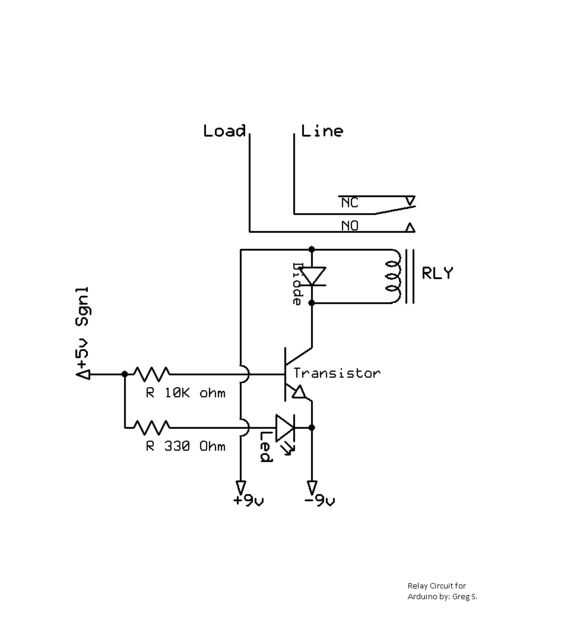

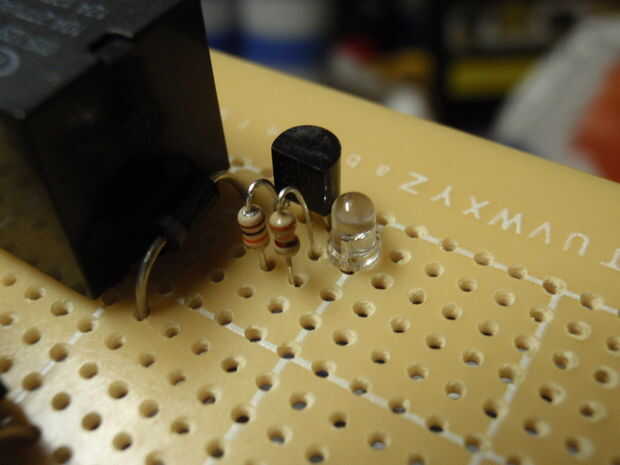

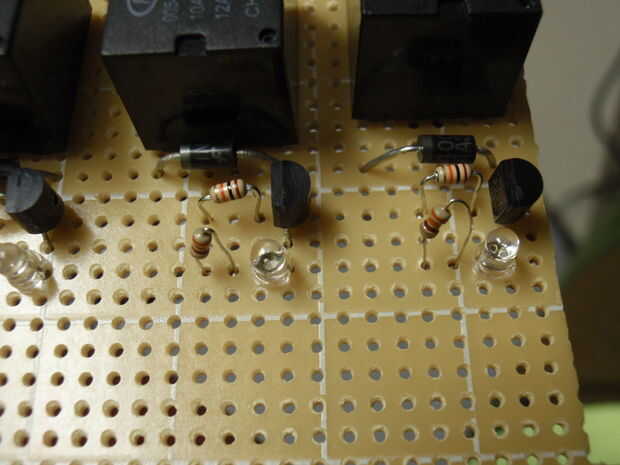

En este paso añadir el led. LEDs tienen un borde plano en un lado esto es el negativo (-) o el cátodo. Esto se suelda al último pin del transistor. El pin del led que se soldar el ánodo a la resistencia de 330 k. Usted puede notar en la segunda foto que el diseño es ligeramente diferente, entonces la primera y es porque las cosas se complicaron un poco apretadas para soldar. Sin embargo el circuito sigue siendo el mismo. (Ver foto).

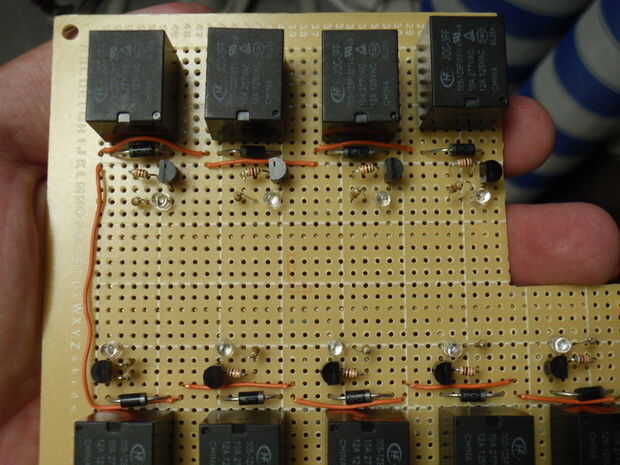

La siguiente foto muestra los cables de puente utilizados para conectar el positivo (+). Esto alimente todos los relés con una verruga de la pared. Se sueldan los cables de puente hasta el final de la raya de cada diodo. Ahora es un buen momento para agregar los cables de señal. La puesta a tierra negativa (-) pared verruga se conecta a la barra de tierra de buss y arduino tierra.

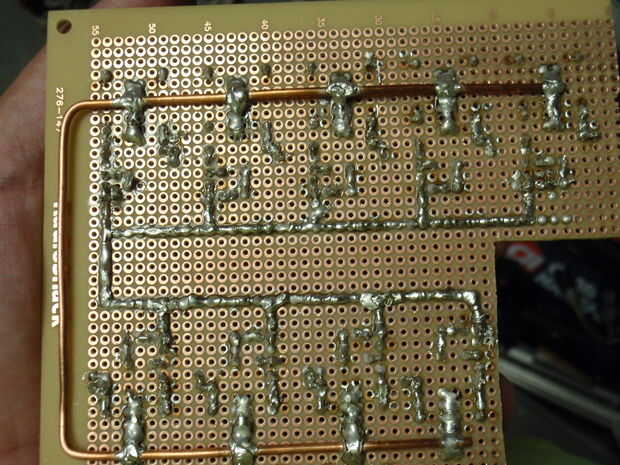

Ahora a la parte inferior de la placa de relé para algunos de los principales trabajar (ver foto). Sé que la soldadura no es bonita pero, bueno, es mi primer proyecto importante de la soldadura. La soldadura de un buss bar a todos los pines de carga de los relés. Soldadura que Buss bar o jumper cables todas las conexiones de negativo (-). Las conexiones negativas necesitan conectarse a la tierra en el arduino y el negativo en la verruga de la pared. La única cosa soldar queda el cable de línea de un conector macho y los cables de carga de salida a cada relé se conectan a sus salidas.
