Paso 9: Creación de la madre

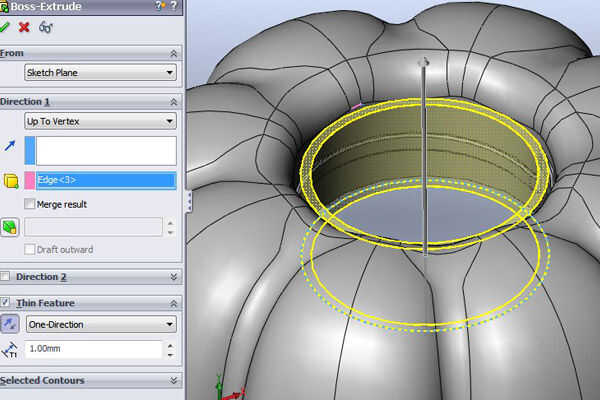

No se puede crear la rosca en el tubo interior de la misma manera como lo hizo en el tubo exterior. Asegúrese de dejar un espacio de al menos 0,1 mm para un ajuste óptimo y compruebe si la rosca interna coincide con la rosca exterior.

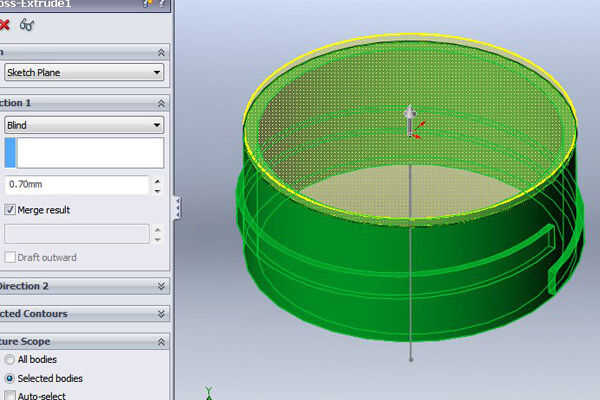

Cuando esto esté hecho, tapa el tubo interno apagado mediante la creación de un dibujo en su superficie superior. No entidad convertir en el bosquejo usado para el tubo interno y luego sacan esta uno por una cantidad mínima.
Para dar a la parte superior una superficie curva, usamos una característica 'Dome'. Le dan una altura de unos 2,5 mm y compruebe 'Cúpula elíptica' para hacer la transición de la superficie más suave.

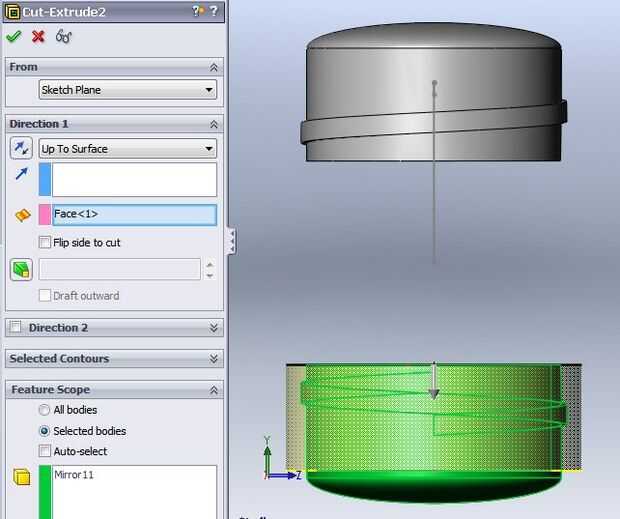

Ahora puede esta parte sobre el plano superior del espejo y corte la parte que contiene la rosca en la parte inferior.

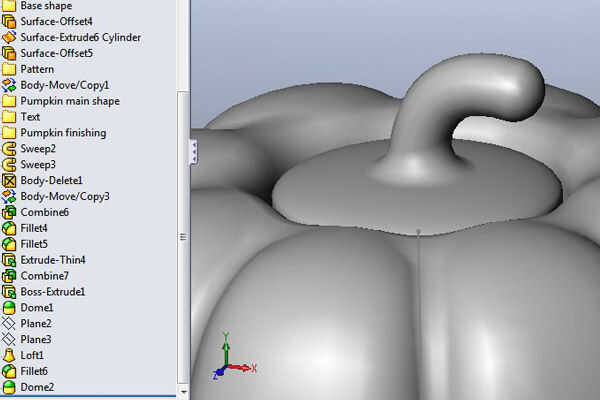

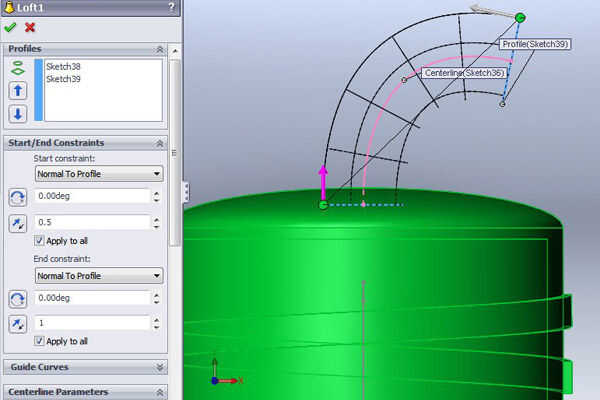

Ahora estamos listos para crear el tallo. En el plano frontal, dibuje la línea central de la madre. Crear un plano en cada extremo de la curva mediante la selección de la línea central y uno de los vértices finales. En este plano, un círculo en cada extremo del bosquejo y después crear una superficie tipo loft usando estos dos círculos y la línea central. Hacer un poco más grande para un poco de un efecto orgánico el círculo superior. Luego mezcla la potencia en el tubo con un filete y terminar el extremo del tallo con la característica cúpula.
