Calabaza de Halloween interactivo (basado en Arduino) (11 / 16 paso)

Paso 11: ARDUINO, activación de WAKE-UP, CONTROL del MOTOR

Lo último pero no menos importante de la calabaza es Arduino Uno, control motor y circuito de activación despertador.

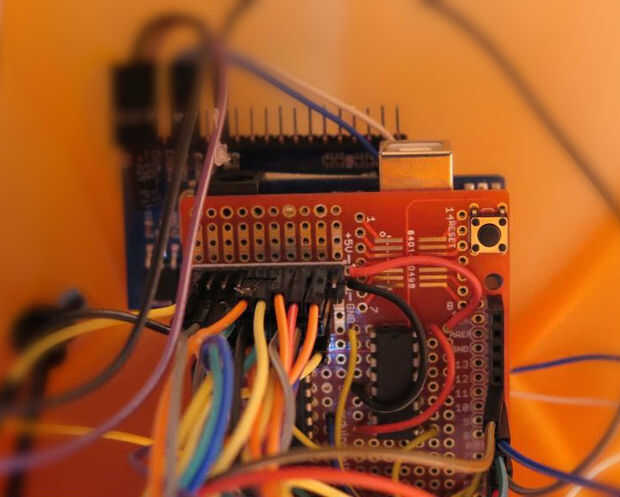

Todos los circuitos está montado sobre la Arduino Compatible Uno R3 Rev3 Junta de desarrollo

Motores excéntricos son controlados vía chip L293D , que convenientemente es compatible con 2 motores.

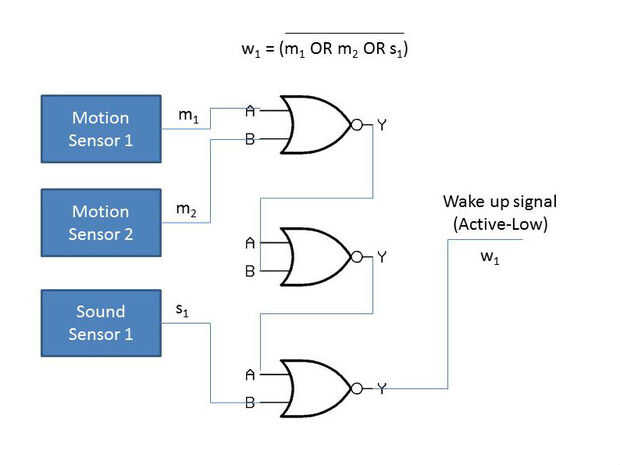

El circuito de interrupción del despertar consiste en 74HC02 puerta NOR, a los que las salidas del movimiento 2 sensores y el sensor de sonido están conectados.

Por favor consulte el paso de esquemas electrónicos para detalles de conexión.

Lógica de activación: Si cualquiera de las señales del sensor de movimiento es alta, o señal de sensor de los sonidos es alta, despertar el dispositivo (debido al uso de la puerta NOR, la señal resultante es baja, por lo que se trata de una configuración de Baja activa ).
