Paso 4: Métodos de recolección de datos

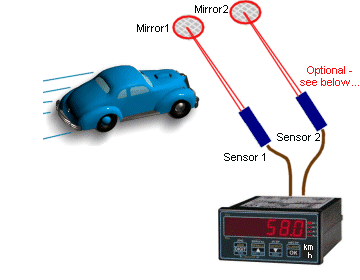

Dos puertas ligeras ponen aparte a una distancia fija y electrónica se utiliza para medir el tiempo entre las dos puertas de paso y la velocidad se muestra en una pantalla LED de segmento. Tengo los esquemas y planes para el dispositivo pero no tenía el tiempo para construir.

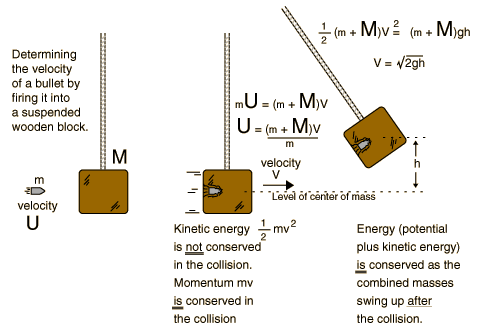

Péndulo balístico
Una masa de material deformable está suspendida de una viga de longitud fija; el proyectil es disparado en el péndulo y palos en la masa. La energía cinética del proyectil se transmite en el péndulo y el desplazamiento máximo medido. Entonces se puede calcular la energía cinética del proyectil por el desplazamiento vertical como trabajo = dh * g * m donde dh es el cambio en la altura, g es la constante gravitacional y m es la masa combinada del péndulo y el proyectil.
Un ratón de la computadora puede emplearse colocando el brazo del péndulo a la rueda de desplazamiento y, a continuación, midiendo el tiempo entre cada intervalo en la rueda y la longitud del brazo la velocidad del objetivo y por lo tanto, puede calcularse el proyectil.
Ascenso vertical
La pistola de bobina se dispara verticalmente y el desplazamiento máximo medido generalmente por una cámara. Utilizando ecuaciones de VUSAT la velocidad inicial se puede calcular la aceleración bajo gravedad es 9.81 m/s
Cámara de alta velocidad
La pistola de bobina se dispara contra un telón de fondo con intervalos de 10cm sobre él. El tiro se registra en la cámara de alta velocidad y el tiempo que tarda el proyectil recorrer la distancia de 10cm se mide por lo que se puede calcular la velocidad.

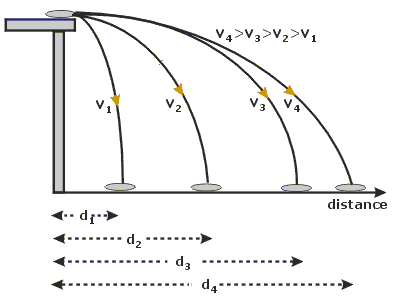

VUSAT horizontal
La pistola de bobina es despedida de un arbitrario sistema desplazamiento vertical de 1m por ejemplo. Un objetivo de espuma suave se configura varios metros de distancia y de la sangría en la espuma donde el proyectil golpeó el destino se puede medir el desplazamiento vertical final. Del cambio en el desplazamiento que puede calcularse el tiempo de vuelo porque la aceleración de la gravedad es 9.81 m/s entonces la distancia de la pistola de bobina al objetivo se puede dividir por el tiempo de vuelo para obtener la velocidad. Este es el método que utiliza para tomar medidas para mi pistola de bobina 73J.
Puertas de sonido
La pistola de bobina se dispara a través de dos trozos de papel de un metro de distancia con un micrófono equidistante de cada uno. El archivo de sonido se graba y analiza. A partir del tiempo entre los dos ruidos el tiempo para viajar un metro y por lo tanto, la velocidad puede ser medida.
Este es el método que utiliza para medir la velocidad de mi pistola de bobina 217J.
