Paso 3: Construir el luz trasera del LED
El luz trasera del LED se compone de una serie de tira de LEDs que individualmente posicionados sobre cartón de respaldo en una cuadrícula de 15 x 11 y soldado en paralelo.
1 el apoyo

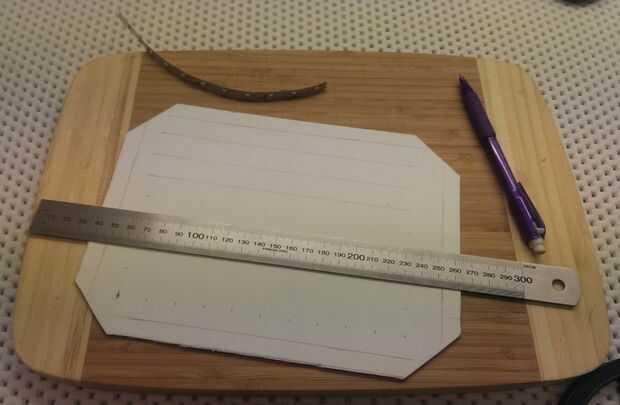

Cartón de uso que por lo menos 2 mm de espesor como el forro y de corte para las mismas dimensiones que la plantilla producido anteriormente.
Usando una regla y un lápiz marca donde los LEDs deben ser en una cuadrícula de 15 x 11 para maximizar la cobertura de la zona.
2. posición de los LEDs

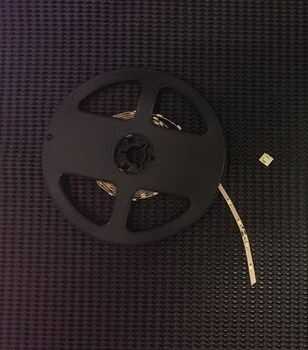

Para mantener costos bajos usé tira LEDs que vienen en un rollo grande y están conectados por una fuente de alimentación de 12v. Estas son 3x3v realmente sólo LEDs en serie. Usted necesitará que 161 LEDs tan cortarlas en cuadrados individuales teniendo cuidado de no dañarlos y descartar los recortes sobrantes.
Desprenda la parte de atrás de la cinta y presione en posición teniendo cuidado de orientar a cada uno de los LEDs para que el cátodo y el ánodo están alineados verticalmente en hileras según la foto.

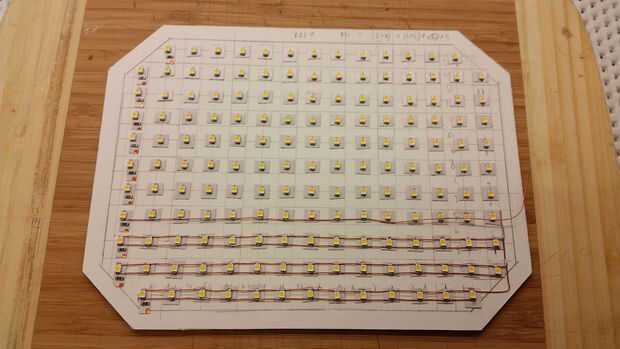

Mantener la resistencia de 150 Ohm LED uno por fila para que esto puede usarse para limitar la corriente y recalentamiento de los LEDs. Ver foto de arriba. Esto le permite a los LEDs de 3v en cada fila de la fuente de alimentación de 5v USB con hacia fuera la energía sobrecalentamiento o daño.
3. soldadura y pruebas de los LEDs
Conecte cada uno de los LEDs en una columna usando el cable de conexión y soldarlos juntos. Tenga en cuenta que los hilos superior e inferior se extienden al borde de la cartulina por lo que pueden conectarse entre sí.

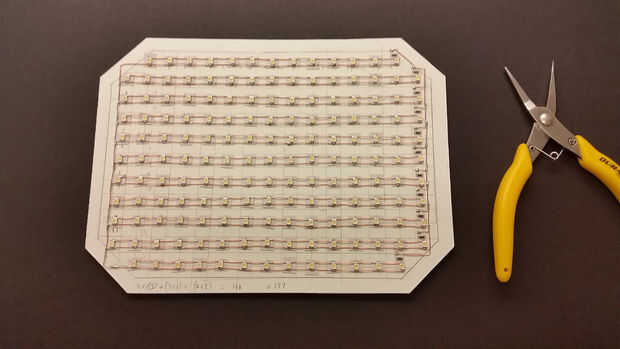

Utilizar la foto adjunta para asegurarse de que tiene los LEDs conectados correctamente.
Es vale la pena probar los LEDs de cada columna como proceder para evitar sorpresas desagradables de polaridad invertida. Puede hacer esto colocando un resistor de 1km a una masa de 9v y usando dos cables para cada columna de prueba a plazo antes de que estén conectados a.
Una resistencia de 150 Ohm LED uno por fila se utiliza para limitar la corriente y recalentamiento de los LEDs. Ver foto de arriba. Esto le permite a los LEDs de 3v en cada fila de la fuente de alimentación de 5v USB con hacia fuera la energía sobrecalentamiento o daño.
Parte superior e inferior que los ánodos y cátodos están conectados en paralelo y al finalizar se conectan a dos cables aislados que se conecte a la toma USB
