Caja ligera del LED música (8 / 12 paso)

Paso 8: agujeros

Hora de agregar los agujeros para hacer el cableado aseado.

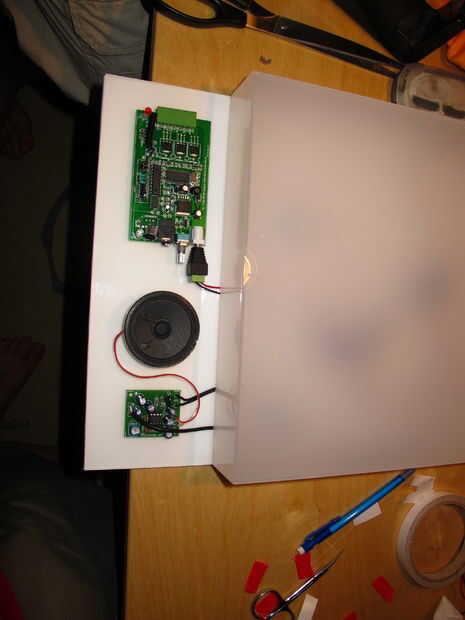

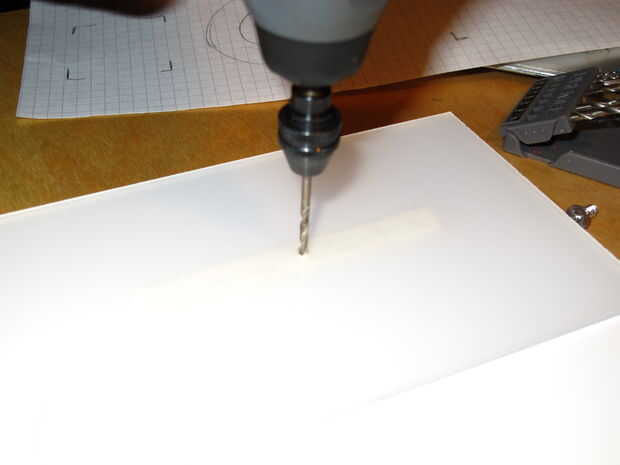

Con una broca fina, empezar por los agujeros de perforación en el lado de la cubierta de vidrio de acrílico, en el borde inferior. Tomar una broca más grande y ampliar el agujero para que finalmente sea una abertura semicircular en la parte inferior, perfectamente alineada con el cables los componentes en la parte superior e inferior.
Pero realmente cuidado al taladrar el cristal acrílico. Si no es cuidadoso puede agrietarse.
También asegúrese de que usted sabe la disposición de los cables dentro de la caja y fuera.
También haga algunos agujeros en la madera para algunos de los más voluminosos cables para ir a la parte posterior.

Asegúrese de que usted conseguir los orificios derecha usando el plan de la disposición en "Lo real" para ver que todo pasará.

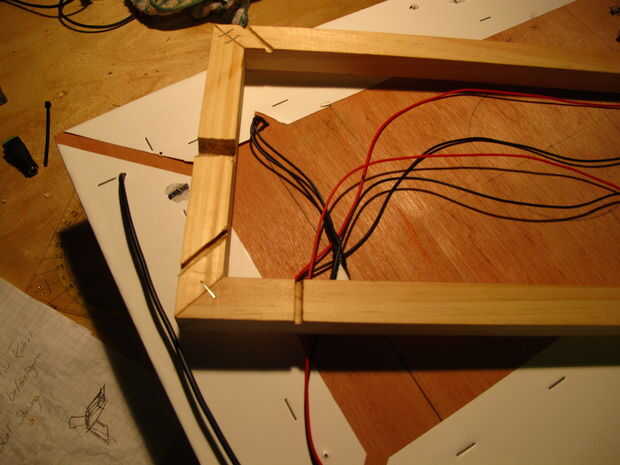

Aunque tenemos el taladro hacia fuera, coloque el marco de madera en la parte trasera de la tabla de madera. Tienen espaciamientos agradables para esto y usar un mínimo de 4 tornillos para fijarlo como llevará a cabo todo el peso del dispositivo.

Como con el vidrio de acrílico, esta necesidad de tener agujeros para permitir que los cables pasan a través. Desea que todos los cables en la parte posterior, en este marco. Usted también quiere hacer un gran agujero para permitir que los cables principales salir otra vez.

Asegúrese de que los receptores de IR fuera de la caja

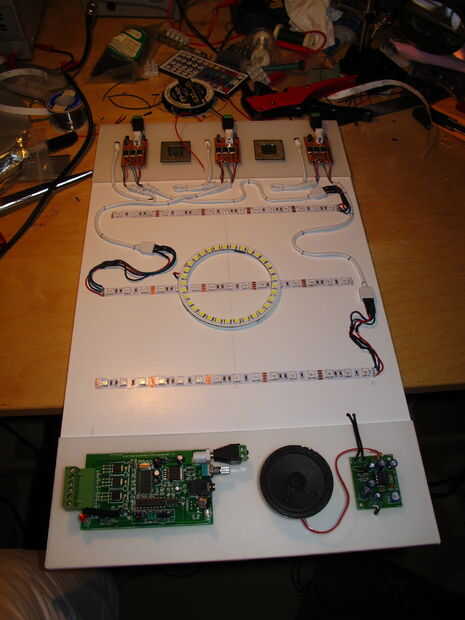

Todos los cables deben ir hacia la parte posterior a través del centro de la caja

También ver imágenes a continuación:
