Paso 1: Cortar las piezas
Vaya aquí http://www.mazepuzzlebox.co.uk/create y dibujar el laberinto. Para hacer que el laberinto más difícil, utilice ensambladuras y callejones donde el tiempo se vuelve más importante. Haga clic en 'crear caja' y luego ingrese el espesor del material. Haga clic en 'generar planes' para conseguir los planes que son correctos para el espesor de su material.
Revise los planes de
abrir el DXF en el programa de CAD (QCADes gratis ) y comprobar las cosas se ven OK. Usar un láser HPC y el software no importa el archivo tal y como está, así que tengo que guardarlo con QCAD y entonces funciona. Estaría realmente interesado en saber si otro software funciona sin tener que abrir y guardar en un programa de CAD.
Ajustes del laser
El archivo de CAD final tiene 4 colores, blanco y gris para los cortes, verdes para los patrones y azul para las piezas grabadas. Los valores que utiliza un cortador de 30W son:
* etch (azul): velocidad 200, potencia 30, exploración brecha 0.05
* patrón (verde): velocidad 100, potencia 40
* corte (blanco y gris): velocidad de 4.2, potencia 100

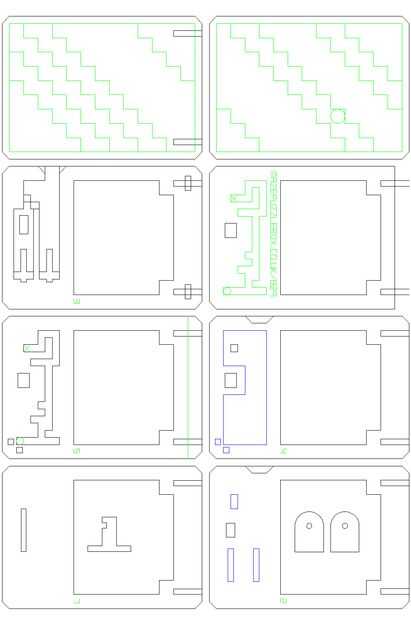

Es bien vale la pena experimentar para asegurarse de que las partes grabadas son suficientemente grabado al agua fuerte. Esto es difícil de explicar, pero si nos fijamos en los planes (imagen superior), la bola rueda en el rectángulo grande grabado en capa 4 con capa 5 (el laberinto) y 6 en la parte superior. El material está destinado a ser de 4mm, pero a menudo es más delgada (mi capa de 4mm es realmente 3.72 m). Así que tenemos que grabar por lo menos .3mm de una capa para la bola de 4 mm rodar en el espacio entre las 2 capas.
