Caja de tarjeta de lámpara mágica caseros (6 / 9 paso)

Paso 6: Construcción de la neumática

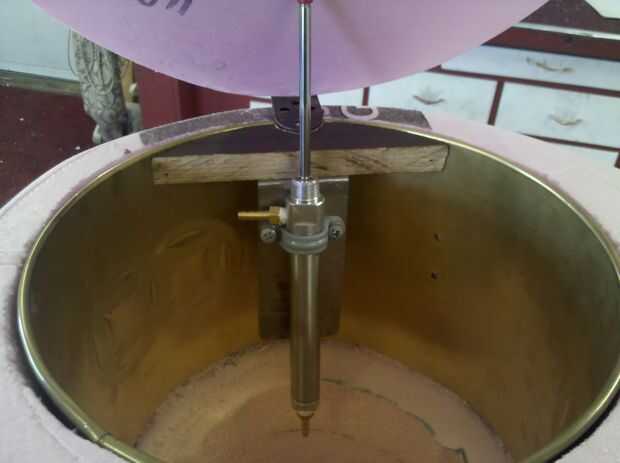

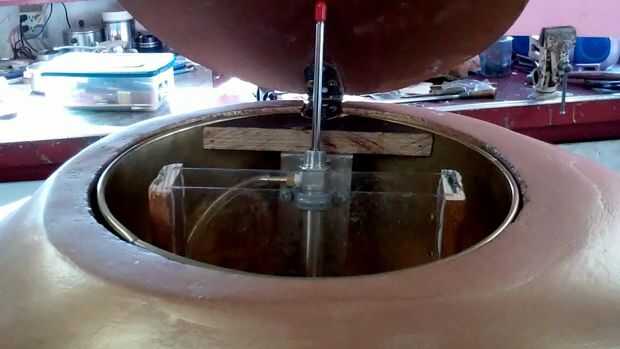

Para mi caja de la tarjeta de lámpara mágica usa un cilindro neumático y válvulas de solenoide de www.surpluscenter.com porque encontré que eran menos costosos que algunos sitios industriales. Tengo mi regulador de presión de carga de puerto para seis dólares y todos mis accesorios de latón y válvulas de bola de Menard. Recomiendo trazar la configuración en la tienda para evitar tener que ir detrás cuando usted olvida un pedazo. Hay un montón de accesorios y adaptadores que son a menudo pasados por alto. Después de recibir su configuración general listo puede ir a casa y poner todo junto para el buen uso de unos alicates, cinta de teflón y llaves. Su entrada debe ser desde su compresor de aire y luego inmediatamente debe ir seguido de una emergencia o cierre de la válvula o regulador de presión. Apartarme de alta presión pasando a través de su plataforma como puede ser peligroso. Mi presión máxima se encuentra a 40 p.s.i. y regulado hasta 4 para mi aplicación. Debe ser la salida de su sistema de Control neumático 1/8" tubo claro va a su actuador. Desde allí usted simplemente coloque y todo lo que queda es conseguir algunos eléctricos para cambiar el 24V para las válvulas de solenoide.
