Paso 1: Concepto de la caja de música
Permite comenzar con mi idea original de la caja de música.

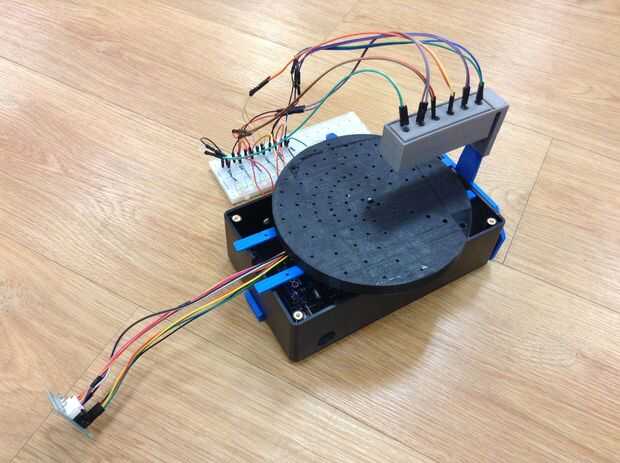

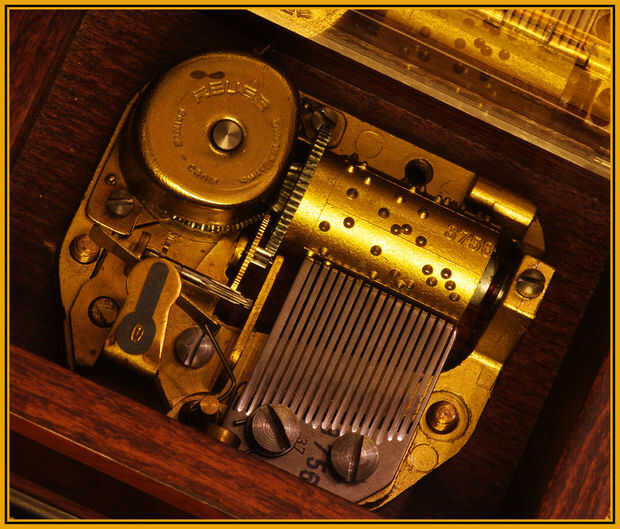

Así que lo que tenemos aquí es una versión eléctrica de una tradicional hurdy gurdy especie de caja de música de manivela. Todos hemos visto uno en algún momento has roto abierto un mundo de nieve o caja de joyería de sus hermanas. Su un barril con un montón de pines poco sobresale lo que arranco un pequeño teclado mirando cosa. Bastante sencillo ¿verdad? No realmente. De mí mismo, he encontrado que hay algunos bastante molesto física involucrados al intentar conseguir la activación de un tono apenas a la derecha. Tal vez usted puede subir con una mejor manera de hacer esto, pero se me ocurrió algo parecido a un tocadiscos.
Esto es una boca llena así que voy a romper esta máquina de inferior a superior.
En la parte inferior, hay varias luces led que proporcionan una fuente de luz directa a la máquina. Esto proporciona una cantidad confiable de luz para que la máquina puede funcionar con máxima eficiencia. Lo es, esta máquina tiene un umbral de luz para llamar correctamente notas. Hablaré sobre eso más tarde cuando nos metemos en el código. Pero por ahora, sólo sé que esta máquina funciona mejor en un ambiente tenue por lo que su principal fuente de luz LED.
En el medio, tenemos el disco impreso 3D situado en un motor para hacer girar como un disco para que todos los agujeros puedan pasar a través del sistema y crear música. Además de la creación del disco, esto es relativamente simple. Hay un motor paso a paso con la flecha hacia arriba para que el disco puede establecerse en la parte superior como un disco. Bastante fácil.
La parte superior de esta máquina consiste en una fila de foto reóstatos que actúan como el teclado de la caja de música. Estas cosas recoger la luz y llamar las frecuencias basadas en qué combinaciones se activan, y cuanta luz se exponen a. Se trata de que toda la programación para las notas entra en juego. Usted puede crear cualquier nota que desee y sin embargo muchos desea basado en cuántas resistencias de foto tienes que arreglar.
