Caja de madera con una parte superior flexible (1 / 2 paso)

Paso 1: diseño

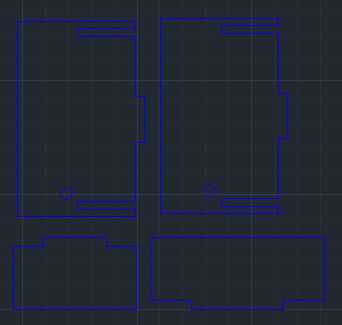

he trabajado con el software AutoCAD. Las medidas son en milímetros 180 x 80 x 4 (longitud x anchura x altura).

La parte más importante del diseño es las diferentes elementos de fijación.
Deben tener la misma altura que la altura de la pieza de madera de la base de 4 mm. Esto es fácil, pero la parte difícil es el ancho porque no puede ser igual como la espera en la base para cada corrección porque como estamos cortando con la máquina de láser, se quema una pequeña parte del material, en mi caso, fue 0,5 mm por el asimiento, así que debo añadir a la anchura del elemento de fijación. Todo se llama la tolerancia.

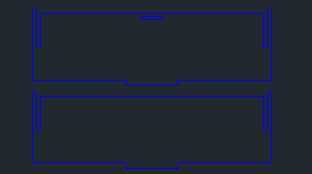

La otra medida importante que debemos tomar con cuidado era la distancia entre las líneas en la parte superior que va a ser cortado para achiving la flexibilidad en la parte superior. La distancia entre ellos es casi 1mm verticalmente, y el espacio horizontal es 11,25 mm. Con esta medida hemos logramos y funciona perfectamente
Cada elementos de fijación, que se engancha en la base, fueron en el centro de la parte que enganchan ya que he intentado hacer la caja más simétrico como posibble.

Los elementos de fijación para la parte superior se engancha en los laterales, la espera para ellos es circular y el diámetro son un igual de la anchura del reborde en la parte superior así la máquina se va a quemar la tolerancia por lo que puede girar con libertad.
