Paso 2: Pegar y soldar los LEDs
Voy a suponer que usas 3528 LEDs. los que se ven en la foto son bastante más pequeños para que tu vida sea más fácil.
Compruebe cuántos LEDs necesita. Vamos a utilizar un chip AMC7135 que proporciona 350mA de potencia constante. Cada 3528LED puede usarse de manera segura con 20-25mA por lo que mediante el uso de 14 de ellos entregamos 350mA / 14 = 25mA a cada uno. Si te apetece más y llevando más suave se puede ir con 18LEDs que significa cada recibirá casi 20 mA.
al 20-25mA enfriamiento adicional no es necesario.
Nos gustaría montar en el mismo lugar donde fueron colocados lo CCFL. La hoja de acrílico punteada de la TFT es puntos de tal manera que proporciona una luz uniforme de las indicaciones el CCFL se montaron.

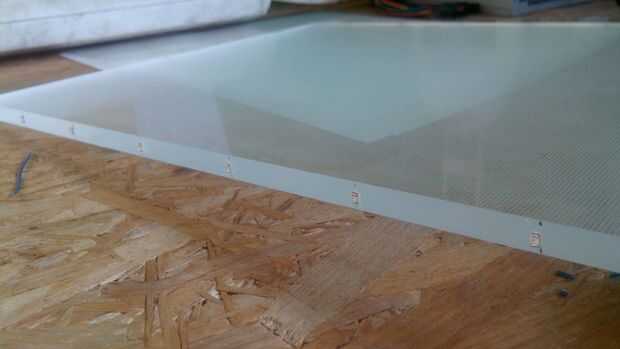

Para montar cada LED se utilizó una gota de pegamento. Espacio les igualmente a lo largo del panel de acrílico y pegarlos en el lugar. Esto facilitará la soldadura muuucho trabajo. Pero antes de que te equivocas con el superglue, asegúrese de que saber la polaridad de los LEDs.

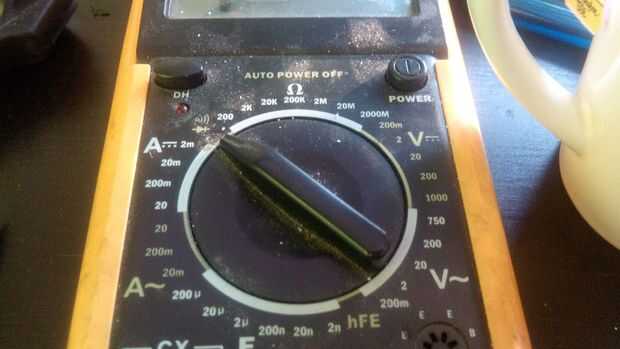

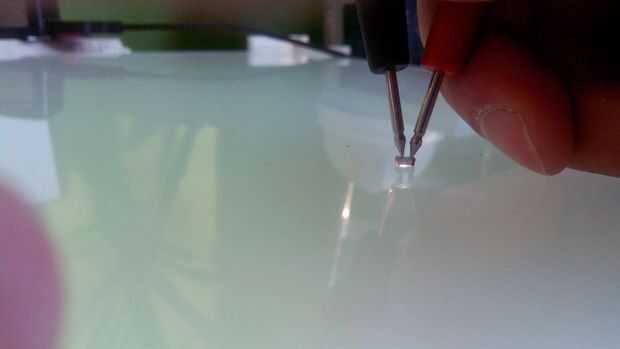

Hay muchas maneras de comprobar la polaridad. LED es los diodos y sólo funciona de una manera. La que hemos utilizado es la función de diodo de nuestro multímetro. Cuando tocas el LED lidera el camino correcto, el LED produce una luz tenue. Si el multímetro no hace eso, usted necesitará una fuente de 3V, es decir una fuente de alimentación, una batería de pastilla (como el que tienen las placas base de ordenador) o 2AA baterías conectadas en serie. Simplemente toque el LED lleva una u otra forma con la fuente de 3V, y cuando enciende (incluso dimmly) han encontrado la polaridad correcta.
Tienes que montar con la misma polaridad en el mismo lado. Así que primero Verifique la polaridad de los LEDs y luego pegarlos con todas las ventajas o desventajas en el mismo lado. Esto hará que el trabajo de soldado bastante mucho más fácil, ya que se instalará los LEDs en paralelo (es decir todos el + soldados juntos y todos - también juntos).
Así que pegar uno por uno, aplique algo de presión para el pegamento de acrílico de cianocrilato pegar e ir.

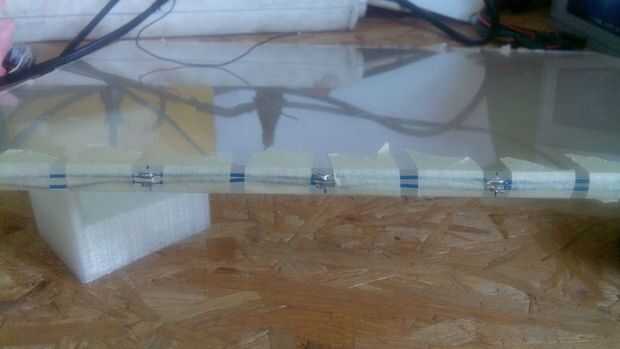

Siguiente paso es cortar los cables de longitud incluso. Elija dos colores por lo que se sabe más de menos y asegúrese de que no son mucho más cortos o más largos que el espacio entre los LEDs. Temporalmente puede mantenerlos en su lugar con cinta de enmascarar y luego soldar :)
En el plomo de cada LED que necesita soldar 2 cables. Ser rápido con la pistola de soldar los LEDs son pequeños y si esperas demasiado tiempo se queman. Si usted no parece manejar un empalme y los segundos son TIC-TAC, parada el esfuerzo deje enfriar el led abajo y continúan. Pero también, quemar un par de los LEDs no es tal molestia. como usted puede cortar y pegar los nuevos. De acrílico raspar con un cuchillo o una dremel y pegue una nueva.
En el ultimo LED de cada lado, de la soldadura de cables más grandes como se necesite
Después de que usted suelde todo el control de LEDs por malas conexiones (Compruebe que funcionan todos los LEDs). Puede hacerlo con seguridad proporcionando 3V a los cables que solo soldado (la polaridad correcta por favor). 3V es la "píldora" grandes pilas si no tienes una alimentación regulada de la fuente a tu alrededor.
Esta parte del trabajo toma alrededor de una hora o dos dependiendo de tu habilidad y frustración.
Si decide ir por el camino de la tira de LED, sólo pegar los LEDs en el panel de acrílico y luego conecte la salida del convertidor elevador XL6009 en el extremo de él. Ajustando la potencia de salida (de alrededor de 10V a 13V), puede ajustar el brighness de los LEDs (ya dos tiras de LEDs pueden ser demasiado brillante para sus necesidades). No tenemos fotos para eso pero es una experiencia muy directa (y sin más problemas).
