Caja de luz de LED de la esquina arriba a2 (5 / 7 paso)

Paso 5: Montar la estructura de colocación de la cámara

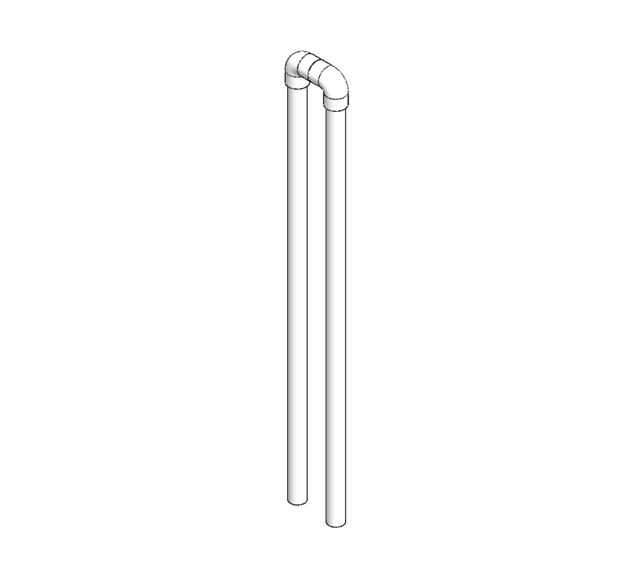

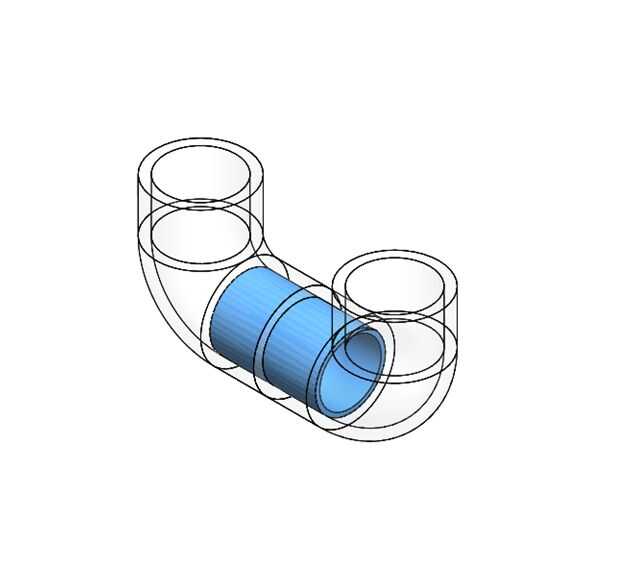

  1. Únete a 2 codos de PVC con un carpintero de tubo de PVC de 39mm.
  2. Repita el procedimiento para crear 2 Ajustador vertical extremos.
  3. Añadir 1 de tubo de PVC de 712mm a cada (2) aberturas en los extremos del regulador vertical.

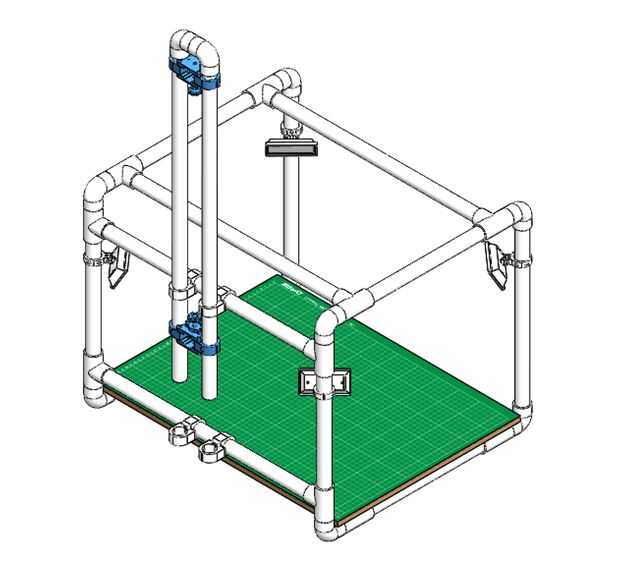

  4. Añadir 90 ABS grado bloqueo acoplador con el mando hacia abajo.

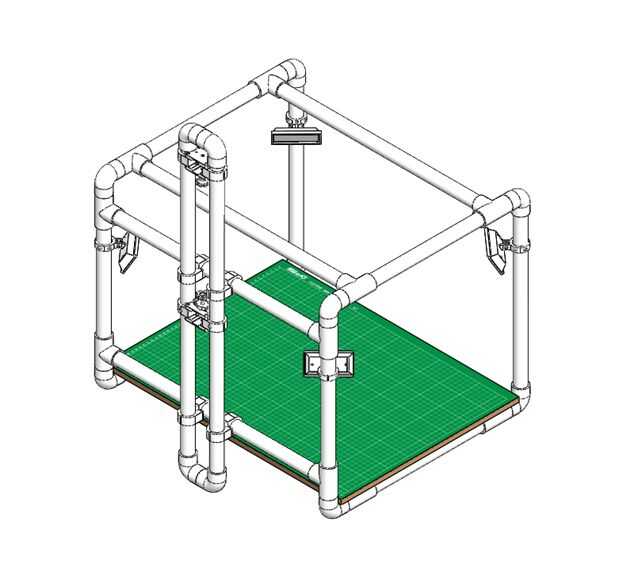

  5. Coloque la caja de luz en el borde de una mesa para que el Ajustador vertical puede extenderse hacia abajo.

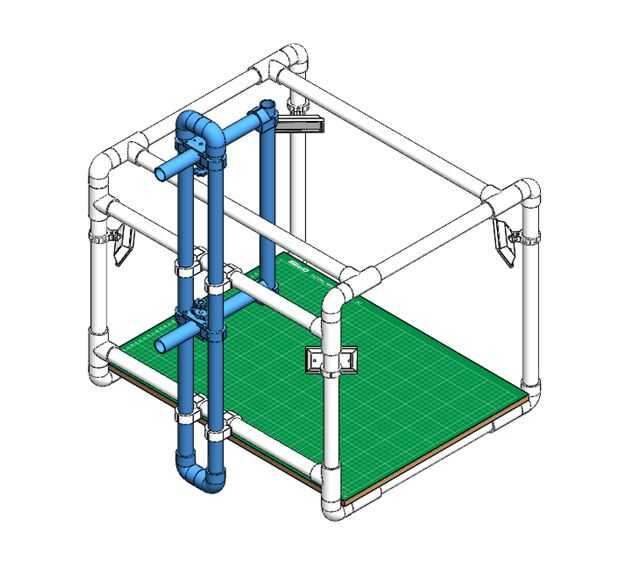

  6. Tome el U-sección creada anteriormente por encima y alimentan los extremos sueltos de los acopladores de grado superiores de ABS 90.
  7. Antes de pasar a través de los acopladores de grado inferiores de ABS 90, añadir el otro ABS 90 grados fijación acoplador con el mando hacia arriba.
  8. Continuar alimentando los extremos sueltos de los acopladores de grado inferiores de ABS 90.
  9. Utilice restante se unió a codos en #1 y #2 para fijar en la parte inferior de la sección de U (cierre de bucle).
  10. Deslice el collar de 90 grados en el tubo de PVC de 250mm. Asegurado esté completamente insertado (sin obstruir el tubo transversal) y fijar con 1 de 4 G x 9 mm auto tapper pan tornillo de cabeza.

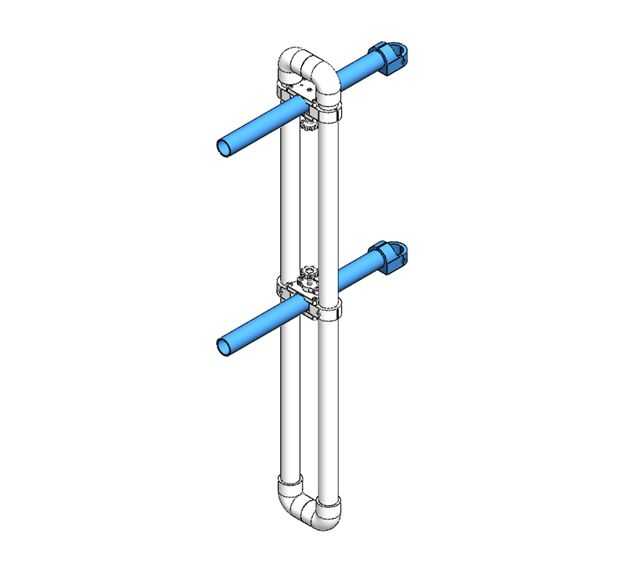

  11. Repetir #10 para crear 2 Ajustadores horizontal de la cámara.
  12. Diapositiva 1 de tubo de PVC de 400mm en las aberturas restantes de los collares de 90 grados.
