Paso 2: Crear la estrategia de trayectorias de herramienta y sistema de sujeción de CAM
En el pensamiento sobre el diseño de la leva para esta pieza, empecé con mi plan para sujeción de piezas. Puesto que quería para el diseño de la acción, opté por usar una tabla de botín.

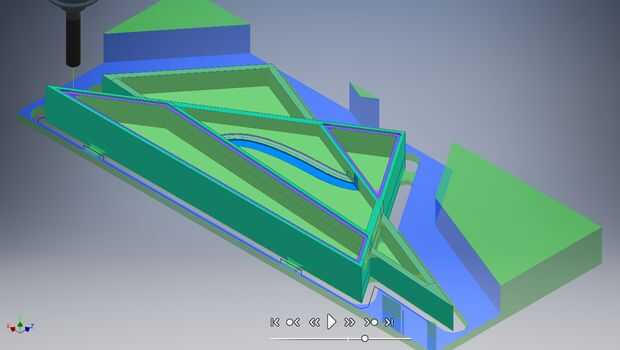

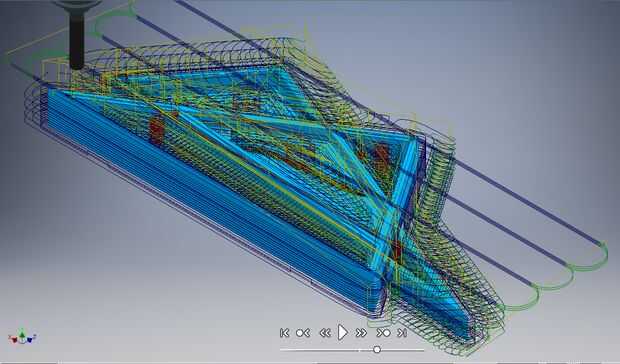

Inventor es una herramienta increíble para hacer CAM, pero todavía requiere estrategia un poco. Después de crear una frente a ruta, hice una 1" 3D adaptable trayectoria de herramienta para eliminar la mayoría del material y crear un hombro en el diseño. Entonces me puse 1/4 punta plana molino pasa a los bolsillos, y 1/8" pasa a la final los rebajos y hacer las incrustaciones. Para el contorneado final opté por el molino de extremo de 1/2" y ha añadido fichas en fácil-a-arena caras. Es cinco herramientas en total. He visto la simulación una y otra vez para asegurarse de que mis decisiones sentido y que la parte que veía lo que quería. He guardado al. STL de la parte resultante para hacer mi sujeción mapa.

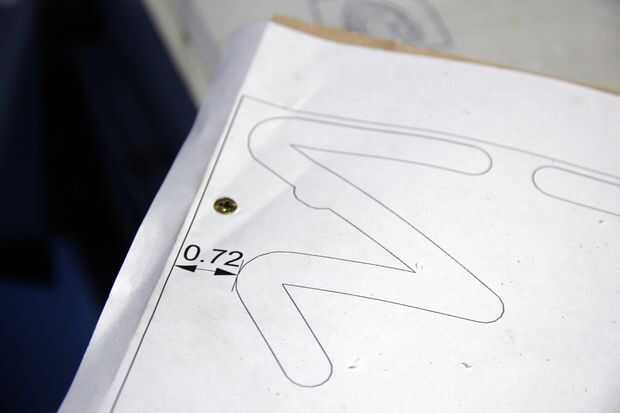

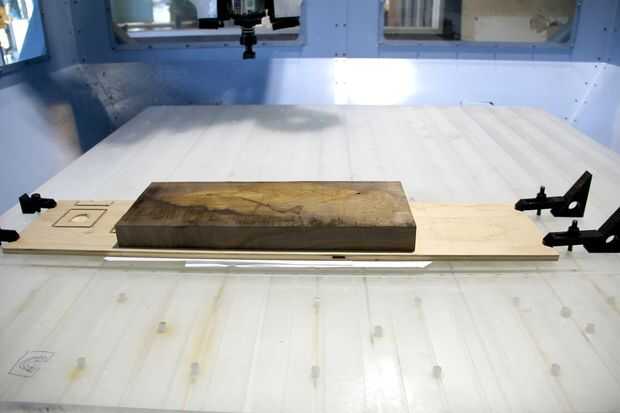

Después de la articulación la parte posterior de la nuez, solía una tabla de Botín lo suficiente deje bastante espacio alrededor de las correas de sujeción. Os adjunto la Junta botín a la culata con tornillos de latón, con una impresión de la ruta de enrutamiento para poner los tornillos fuera el diseño. Utilicé tornillos que no vienen en la bolsa de más de 1/4", la altura más baja de mi pase adaptativa principal.
Post había procesado el código G en archivos separados para cada herramienta. Me alegro de que lo hice porque más tarde los rebajes no resultó en la primera pasada pero actualizado y redid esa sección de la obra sin que sea un gran problema.
