Caja de herramienta/lápiz (2 / 3 paso)

Paso 2: Creación de la caja de lápiz

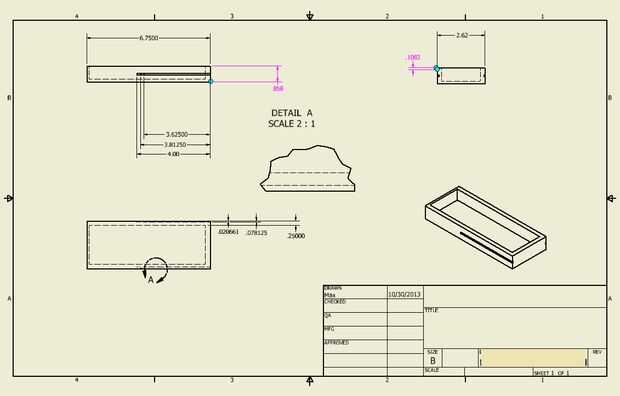

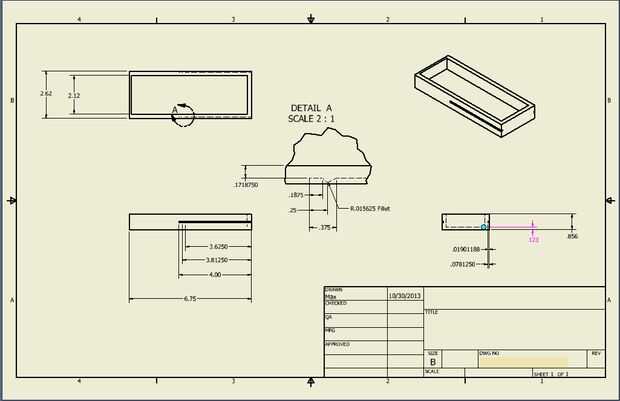

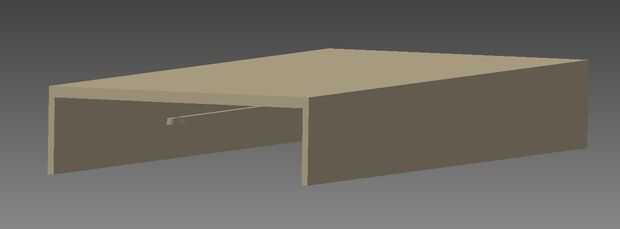

Utilizamos Autodesk Inventor Professional para este diseño de la caja de lápiz del modelo. Modelamos dos partes separadas, la tapa y el cuerpo. Ambos eran fáciles de modelo excepto la cresta y el guión, que requiere muchas mediciones precisas para montar la tapa sobre el caso tanto abierta y cerrada. Hicimos una Asamblea de la tapa y el cuerpo para probar si encajarían en la tapa y el cuerpo. Al final, con el montaje, la tapa encajan perfectamente con el cuerpo. En la Asamblea, ocupó la misma cantidad de espacio al abrir como al cerrar.
