Caja de distribución de energía

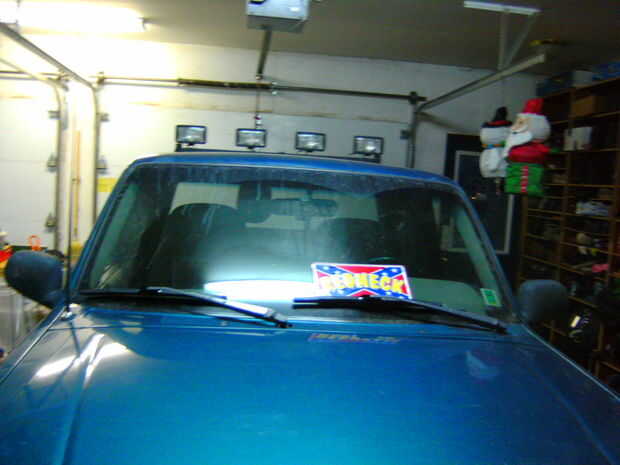

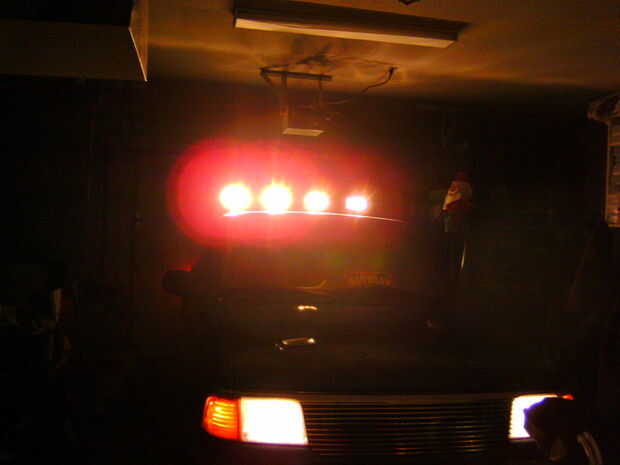

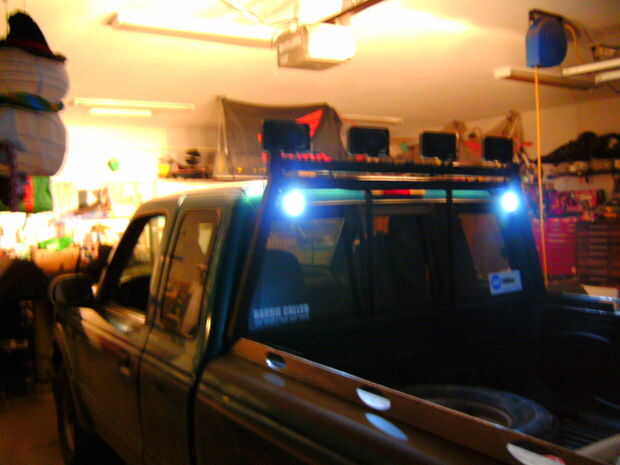

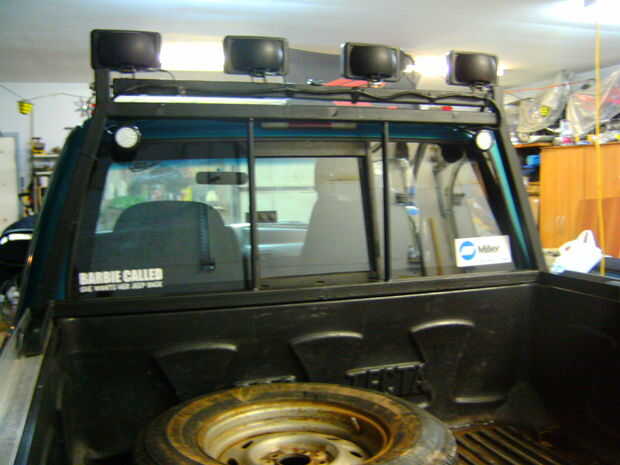

para empezar, he construido una parrilla para mi carro a arrojar algunas luces "off road".  Quería una caja para el control de estos y algunas luces reversas.  También conseguí un viejo motor de arranque remoto de mi papá que tienen algunas salidas de aux en él.  Tan pronto como he encontrado esto, yo quería engancharlos hasta control de mis luces.  Junto con las salidas yo quería tener mi pánico y botón de bloqueo activar mi bocina y luces por encima del techo.
También, cuando fui a publicar este ible me enteré sobre el concurso de Redneck así que voy entrando en eso.  Por favor voten, crítica es agradable también!
YO SÉ SOBRE LAS NORMAS Y REGLAMENTOS EN SU PROVINCIA/TERRITORIO O ESTADO PERO AQUÍ EN PEI, TODAS LAS LUCES QUE NO SEAN DE STOCK FAROS/NIEBLAS SON ILEGALES PARA USO EN LA CARRETERA. SÓLO PARA USO DE CARRETERA!

Este cuadro no me costó muy mucho si nada, como casi todo lo que tenía en mano.

También no tomar ninguna responsabilidad por cualquier cosa que suceda a su vehículo en caso de que elija seguir este ible!

Partes:

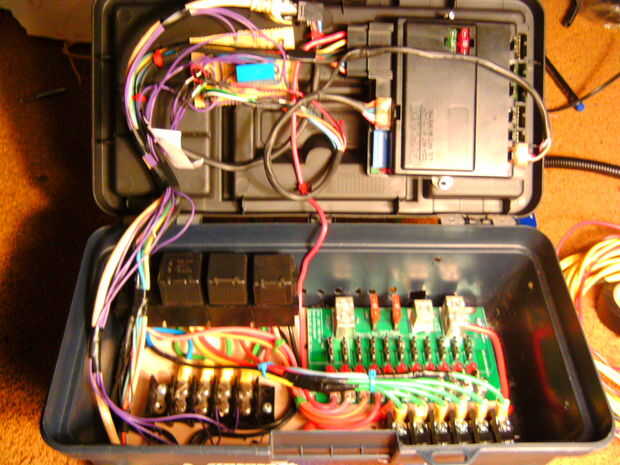

X número de relés - relés con los titulares, basado en cómo siempre muchos juguetes que necesita energía.  Poner 4 titulares, pero sólo en la actualidad estoy utilizando 3.
1 - panel de fusibles.  Una fusible mínima ranura por relé que se utiliza.  Yo tengo la mía de un camper.
1 - tierra de barra.  Mía era de un viejo cuadro eléctrico (neutro).
2 - regletas.  Uno es para conectar las salidas del conmutador de relés, el otro es para conectar tus juguetes con los relés.
13 - los diodos.
1 - relé spst.  Esto es para la bocina (sólo es necesario si su cuerno utiliza disparador cable negativo!!!!)
1 - cable calibre rollo de 20 o 22.  Para los cables de disparo de relé y cableado diodos.
1 - rollo de cable calibre 14
1 - la sección de cable de grueso calibre.  Esta es la entrada principal de su batería.  Usé 6 calibre... wayyyy overkill.

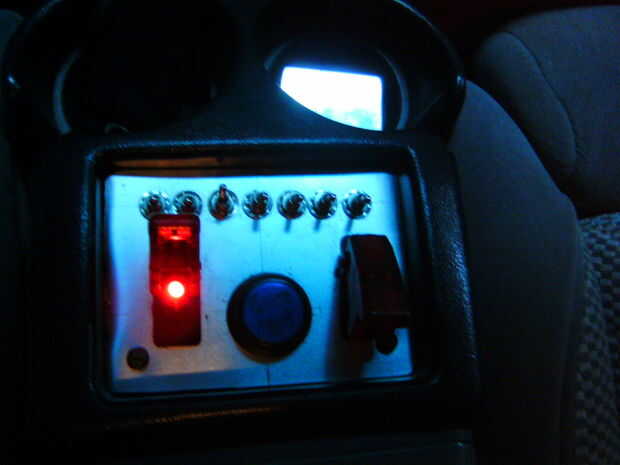

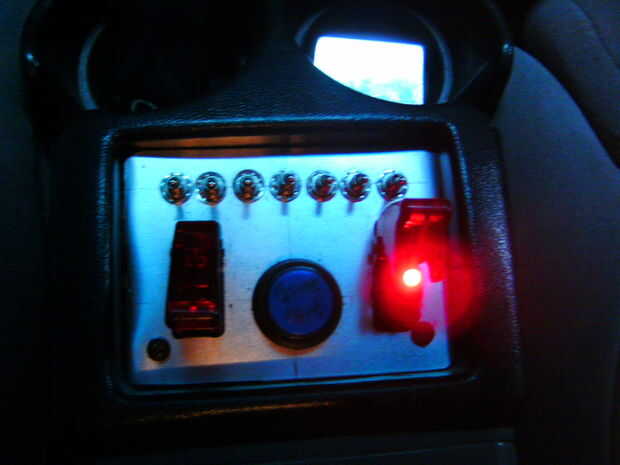

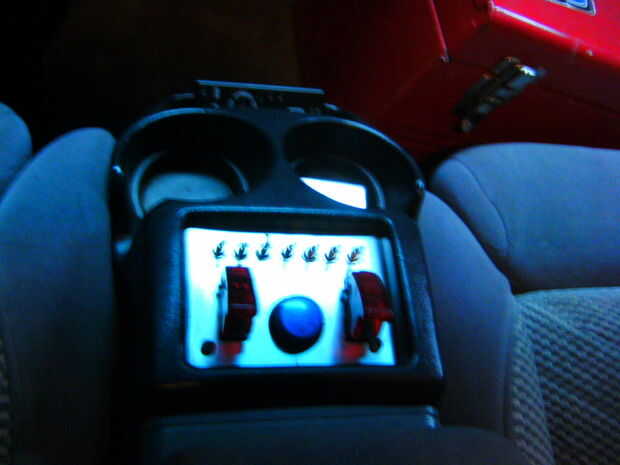

1 - 15-25 pies cat 5 o cat 6 cable.  Esto es para ir entre sus interruptores y caja.
Una variedad de terminales.  Aunque no es necesario, limpian todo.

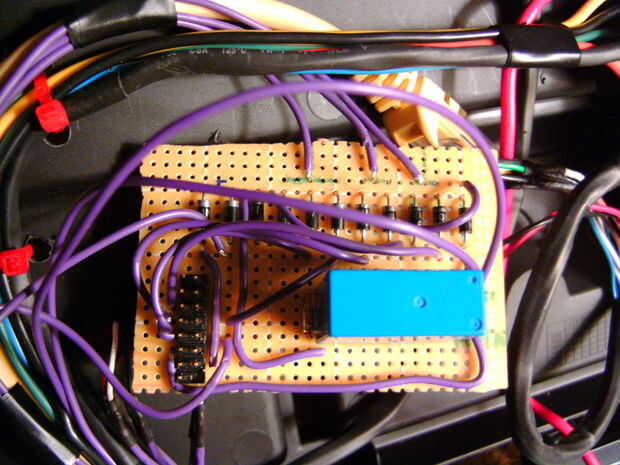

Una sección de perfboard colocar diodos / cuerno de relé en.
1 - control remoto de arranque con cableado y aux salidas.

Herramientas:
Soldador/soldadura.
Strippers/cortadores/plegadores.
Destornilladores surtidos.
Taladro y brocas.
Cuchillo.
Tubo del encogimiento cinta eléctrica o calor.
lazos de alambre.
