Caja de conmutador de audio (conectores estéreo de 1/8 pulg.) (1 / 3 paso)

Paso 1: Esquema

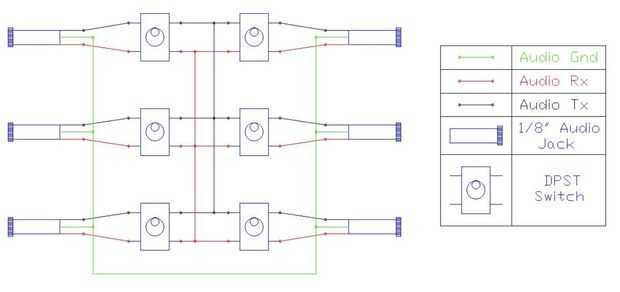

Abajo está el diagrama de cableado:

Es bastante sencillo.
Utilicé un soldador para todos los contactos.
Base de colofonia soldadura funciona muy bien para este tipo de proyectos.
