Caja con lector de MicroSD incorporado del teléfono (4 / 5 paso)

Paso 4: Juntándolo todo

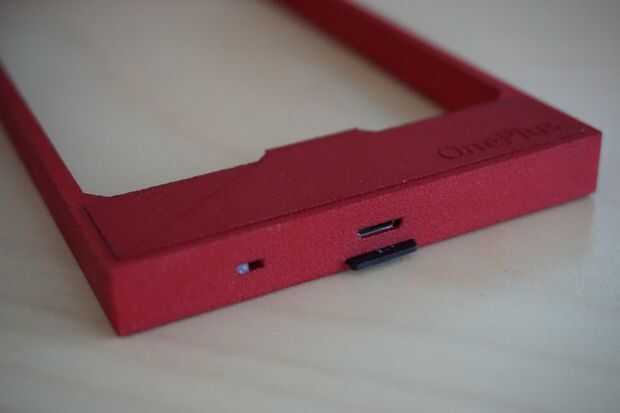

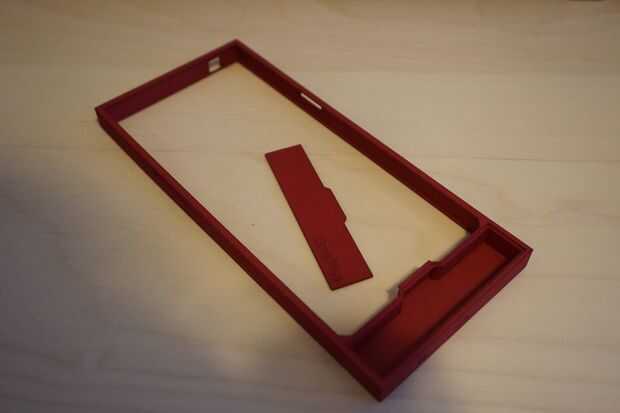

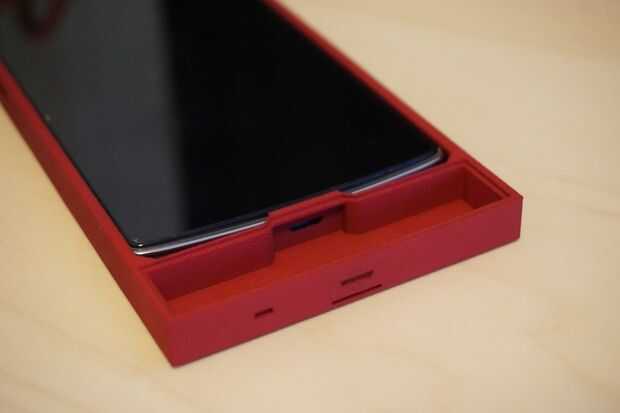

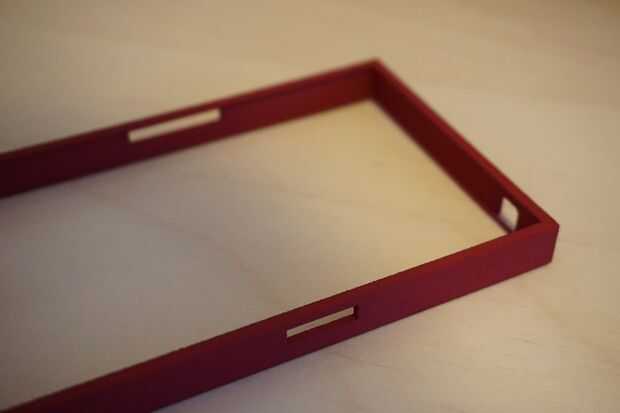

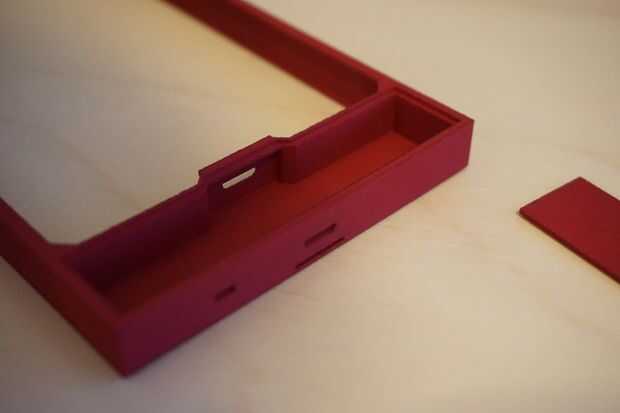

Recogí la caja de la tienda de impresión 3D, todo se ve bien. El ajuste no es perfecto ya que el teléfono es más delgado en el lado y ligeramente se curva la espalda y mi caso se hace con la dimensión máxima, por lo que el teléfono se mueve ligeramente en el caso. Aunque sabía que la dimensión está apagado, hay unos errores de cálculo. tarjeta microSD es más gruesa en el extremo, ha significado para proporcionar un acceso fácil para sacar la tarjeta de una ranura de la cosa, no tomar eso en consideración por lo que la tarjeta no ir todo el camino en. Por suerte, el contacto en el lector de tarjetas es bastante tiempo lee la tarjeta sólo buscar en esta posición. Segundo error de cálculo es el puerto microUSB en la parte inferior, es muy difícil conectar cable micro del USB porque la dimensión de la corte es muy ajustada. No es una solución difícil, ejecuto un archivo a través de él unas cuantas veces para ampliarlo un poco y está funcionando como se esperaba. Hice lo mismo para el corte del interruptor, se ajusta el interruptor justo por lo que es duro para el interruptor de exterior de la caja. Los controles son un poco difíciles llegar a pero puedo vivir con eso. La línea de fondo es, mantener el teléfono en su lugar, y todos los puertos/controles están alineados perfectamente.

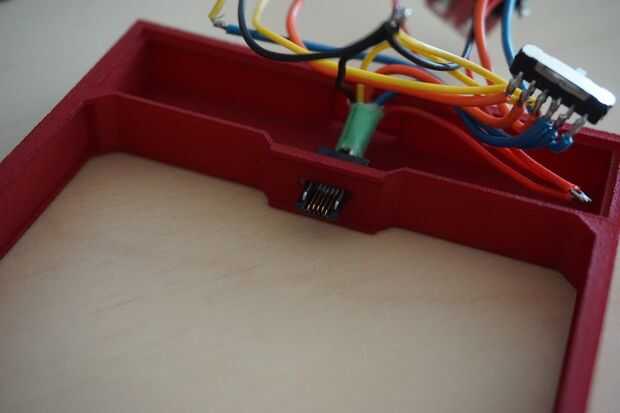

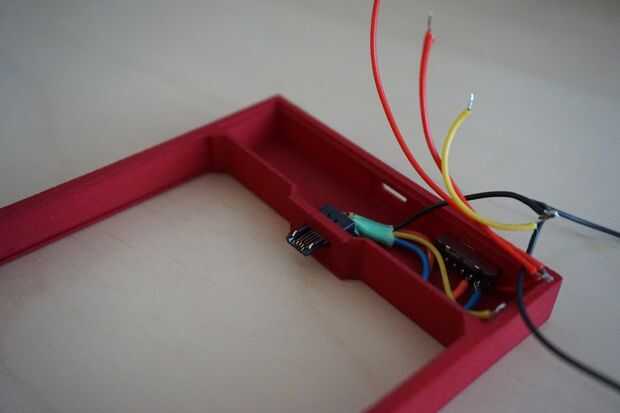

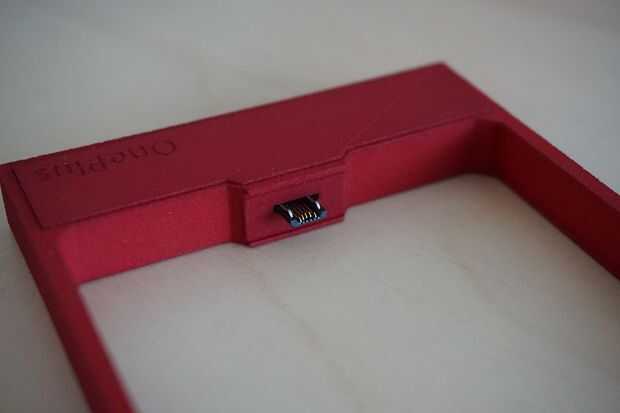

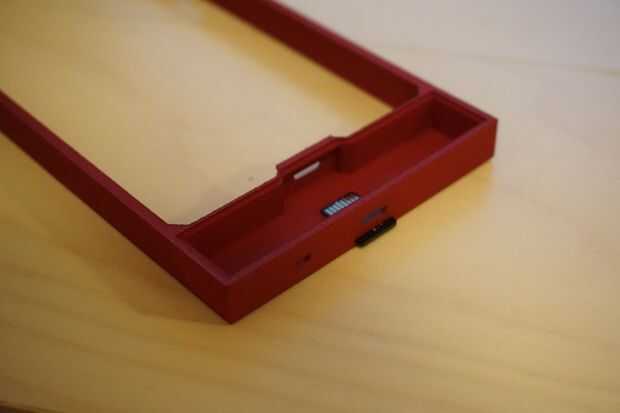

Es hora de ponerlo todo junto. El compartimiento electrónico es estrecho, así que tuve que la soldadura del puerto USB y lector de tarjetas, adjuntar en caso, pegamento abajo y luego volver a soldar los cables detrás. También tuve que volver a soldar unos cables que cayeron mientras que fije el interruptor para el caso. Al final que todo montado correctamente. Usé el multímetro para comprobar rápidamente que las conexiones Asegúrese que soldar todo detrás y sin conexión se pierden. Finalmente pegar la tapa del compartimiento electrónico y sellar todo dentro.

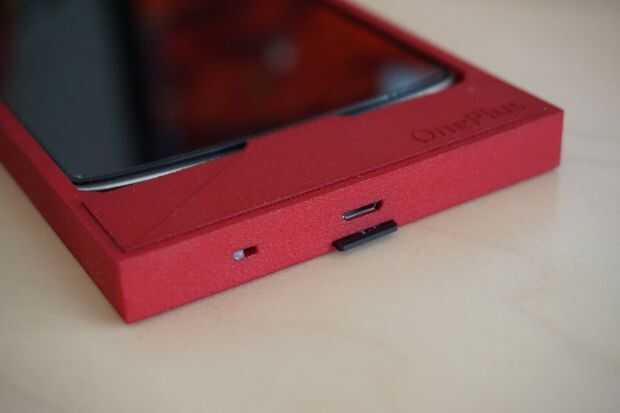

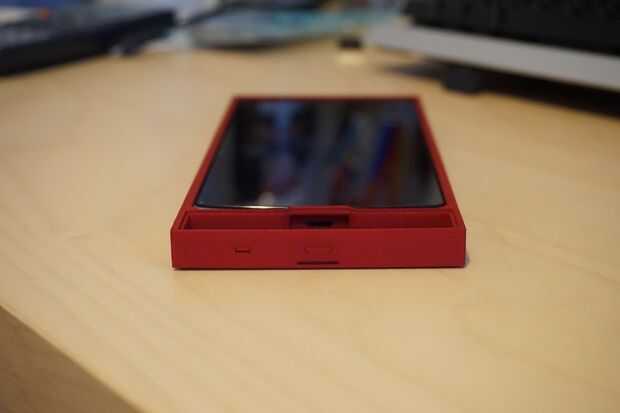

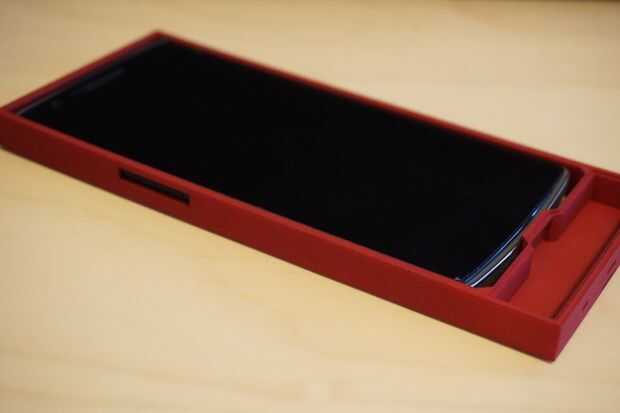

El momento en que estado esperando, puse el teléfono en el caso y ahí está, que puedo ver mi tarjeta micro SD; el interruptor, mi teléfono comenzó a cargar.

Reflexiones, aquí hay cosas mejoraría para la próxima versión, ahora que he aprendido de todos mis errores en el camino:

1. hacer un PCB para hacer la soldadura más fácil y evitar cables saliendo al montaje de los componentes en el caso.

2. revisar el caso para que el teléfono se ajuste mejor, facilitar el acceso a los botones y un diseño menos cuadrado.

3. de nuevo con el caso, corregir el error de cálculo mencionada anteriormente (puerto USB, interruptor y microSD).

=====

Gracias por leer, este instructable participa actualmente en 3 concursos, si lo disfrutaste, por favor voten por mí:

1. teléfono concurso

2. epilog concurso VII

3. primera vez concurso de autor

=====

Concurso de Epilog, si tuve la suerte de ganar un cortador láser, lo usaría para crear piezas de precisión único para unos proyectos que tengo en mi cartera:

-Corte reloj

-Smart phone control cerradura de puerta

-Wi-Fi habilitado maceta que monitor/toma cuidado de planta

-Bici hecha de material compuesto

Gracias por considerarme.
