Caja común de CNC martillo (1 / 4 paso)

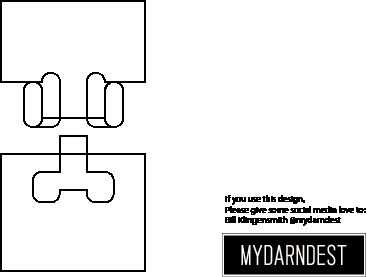

Paso 1: Dibujar la articulación del martillo

Empecé con este diseño simple para configurar mis formas a utilizar para la generación de mis trayectorias de herramienta. Están diseñados para utilizar una broca.25 para molino de madera de.5 pulgadas. Estos dos detalles son críticos para el éxito del uso de este patrón exactamente como es para cortar las uniones que se acoplarán entre sí. Si utilizas madera de.75 pulgadas, las longitudes de los empalmes no ajustan.

Cosas a destacar:

  1. Para mejores resultados usando este diseño, utilice madera contrachapada.5 pulgadas y 25 pulgadas router bits.
  2. Tolerancia de la máquina será diferente a la mía. Hacer cortes antes de ir todos en la prueba y esperar el cuadro para la primera vez.

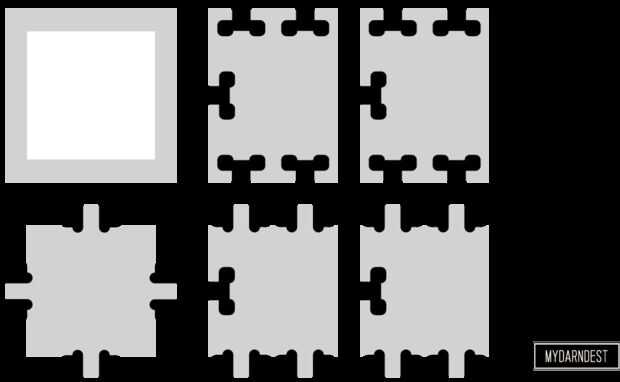

  3. He proporcionado mi. Archivos EPS de dos imágenes de arriba. Puede modificarlos para mejores resultados.

    DESCARGAR
    Martillo espiga caja. ARCHIVOS EPS
